UPVC/CPVC 90 ° albue

UPVC/CPVC 90 ° albue er en høyytelsesrør som passer mye brukt i konstruksjons- og industrifelt. Laget av premium UPVC (uplastisert polyvinylklorid) eller CPVC (klorert polyvinylklorid), og denne 90 ° albuen tilbyr korrosjonsmotstand og høye temperaturytelse.

Produktet er designet for å muliggjøre jevnere rørforbindelser, og effektivt redusere væskestrømningsmotstanden og forbedre den generelle systemeffektiviteten. Det er egnet for vannforsyning, drenering og kjemisk flytende transport, og oppfyller forskjellige krav. 90 ° albuen er enkel å installere og integreres sømløst med standard rørsystemer, og krever ingen spesielle verktøy.

Kontakt oss

PREV：UPVC/CPVC -kobling
NEXT：UPVC/CPVC -tee

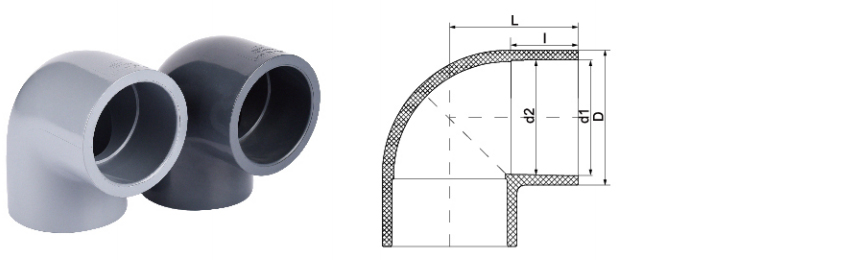

Parameter Søknad Tekniske stogarder

Størrelse/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		jeg	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		jeg	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	jeg		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group er China UPVC/CPVC 90 ° albue For matindustri/bil/elektronisk Suppliers and Custom UPVC/CPVC 90 ° albue For matindustri/bil/elektronisk Factory. Vi ble grunnlagt i 2007, som spesialiserer oss på FoU, produksjon, salg og service av industrielle rørledninger av CPVC, og UPVC. Den har innhentet en produksjonslisens for spesialutstyr, Zhejiang Province vannrelaterte produkter sanitærlisensgodkjenningsdokument, IS09001 Kvalitetsstyringssystem Certificate, IS014001 Environmental Management System Certificate, IS045001 Occupational Health and Safety Management System Certificate og andre sertifikater. Det har også mer enn 50 uavhengige immaterielle rettigheter og import av selvledelse og eksportkraft. For å tilby diversifiserte produkter og bedre service har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og Amerika. Gjennom årene er produktene våre mye brukt i den kjemiske industrien, metallurgi, fotovoltaisk, kjernekraft, litium, elektronisk halvleder, mat, medisin, bilindustri, industrielt vannbehandling og andre industrier i syre og alkali væske, ultra-rent transport, drikkevann, elektronisk karakter vann, industriell vannpipelin transportransport. For øyeblikket har Zheyi Group satt opp over 30 salgsselskaper over hele landet. Kategorier av produkter eksporteres til Europa, Amerika, Sørøst -Asia og andre land og regioner. Våre produkter blir ønsket velkommen av kunder i nasjonale og internasjonale markeder.

Æresertifikat

Nyheter

Kjemisk/litium UPVC/CPVC -beslag: Viktige komponenter for ...
Jun 05,2025
CPVC -rør for litiumbatteriproduksjon : Sikre sikkerhet og effektivitet Den blomstrende litiumbatteriindustrien krever rørsystemer med høy ytelse som tåler aggressive kjemikalier og høye temperaturer. CPVC (k...
Les mer
Kjemisk/litium UPVC/CPVC -ventil: Viktige løsninger for tø...
Jun 01,2025
Etterspørselen etter UPVC og CPVC -ventiler I kjemikalie- og litiumbatteriindustrien fortsetter å vokse på grunn av deres korrosjonsmotstand, holdbarhet og kostnadseffektivitet. Disse ventilene spiller en kriti...
Les mer
CPVC -rør: En allsidig løsning for moderne rørbehov
May 22,2025
Kjemisk CPVC -rør : Korrosjonsbestandig og holdbar Klorert polyvinylklorid (CPVC) rør er mye brukt i industri- og boligapplikasjoner på grunn av deres eksepsjonelle motstand mot korrosjon, høye temperat...
Les mer

Meldings tilbakemelding

Streng kvalitetskontroll

Veiledet av prinsippet om "Quality First", utnytter Zheyi Group internasjonalt avansert utstyr og premium råvarer for å opprettholde streng kontroll over hvert stadium i produksjonen. Målet er å levere rørledningsprodukter som utmerker seg både i ytelse og estetikk.

Selskapet bruker topp moderne produksjonsutstyr og høykvalitetsmaterialer, inkludert Sekisui fra Japan og Lubrizol fra USA. Gjennom en sømløs blanding av sofistikerte produksjonsteknikker og profesjonell styring, gjennomgår hvert "Zheyi" -produkt streng kvalitetskontroll - fra produksjon og inspeksjon til endelig levering - for å forsøke perfeksjon i både utseende og funksjonalitet.
Presisjonsytelsestesting

Hos Zheyi er hvert produkt laget ikke bare med fokus på raffinert estetikk, men også med en urokkelig forpliktelse til overlegen intern kvalitet. Strengt ytelsestesting sikrer produktstabilitet og holdbarhet, selv under utfordrende forhold:

● Tetthetstest: Måler materialtetthet for å sikre strukturell enhetlighet og stabilitet.
● Vicat mykgjørende temperaturtest: Vurderer materialmykning under høye temperaturforhold for å sikre motstand mot deformasjon over forskjellige miljøer.
● Ovnstest: Simulerer langvarig varmemotstand, og verifiserer produktets evne til å tåle langvarig eksponering for høye temperaturer.
● Hydrostatisk test: Evaluerer rørledningsstyrke under høytrykksforhold for å garantere sikkerhet og pålitelighet.
● Drop Hammer Impact Test: Tests Impact Resistance for å sikre holdbarhet av produktet under transport, installasjon og daglig bruk.

UPVC/CPVC 90 ° albue Industry knowledge

Hvordan du velger riktig UPVC/CPVC 90 ° albuer ? Detaljert forklaring av trykknivå og størrelsesstandarder

I industrisystemer er UPVC (uplastisert polyvinylklorid) og CPVC (klorert polyvinylklorid) 90 ° albuer nøkkeltak, og deres seleksjon påvirker direkte sikkerhet, holdbarhet og driftseffektivitet. Riktig utvalg krever omfattende vurdering av materielle egenskaper, trykknivåer, størrelsesstandarder og spesielle behov i forskjellige bransjer.

1. Materialvalg: Nøkkelforskjellen mellom UPVC og CPVC
UPVC er egnet for normal temperatur (0 ° C ~ 60 ° C) og lavtrykksmiljø, har god syre- og alkalisk korrosjonsbestandighet, lave kostnader, og brukes ofte i trygt drikkevann (trygt drikkevann), industrielt vannbehandling (industrielt vannbehandling), vanlig drikkevannslevering (drikkevann) og andre scenarier.

CPVC er resistent mot høye temperaturer (opp til 93 ° C ~ 110 ° C) og har høyere trykkfasthet. Det er egnet for korrosive medier med høy temperatur. Typiske bruksområder inkluderer sylting av flytende transport i den metallurgiske industrien, kjemiske rørledninger med høy renhet i fotovoltaisk industri, ultrapurvannsystemer i den elektroniske halvlederindustrien, høytemperatur steriliseringsrørledninger i medisinindustrien, strålingsresistente rørledninger i atomkraftverk.

2. Valg av trykkgrad (PN og SCH -standarder)
Trykkbæringskapasiteten til albuen avhenger av veggtykkelsesgraden. Vanlige trykkstandarder inkluderer PN (nominelt trykk, for eksempel PN6, PN10, PN16) og SCH (plan, for eksempel SCH40, SCH80).

For trygt drikkevann og vanlig vannbehandling blir UPVC -materiale vanligvis valgt, og trykkgraden PN6 ~ PN10 kan dekke behovene. I industrielt avløpsvann og metallurgiindustri, på grunn av medias sterke korrosjonivitet, anbefales det å velge PN10 ~ PN16 eller Sch80 CPVC albuene for å sikre langvarig trykkmotstand og kjemisk korrosjonsmotstand.

Fotovoltaiske, elektroniske halvleder- og medisinindustri har ekstremt høye krav til renslighet og kjemisk motstand for rørledninger, og bruker vanligvis CPVC SCH40 eller SCH80-albuer for å sikre at medier med høy renhet ikke er forurenset. Nuclear Power Plant-applikasjoner krever spesielle strålingsresistente CPVC-materialer som oppfyller strenge standarder som ASME NQA-1.

3. Størrelsesstandarder (DN og tommer)
Størrelsen på UPVC/CPVC 90 ° albuen må samsvare med rørsystemet. Vanlige standarder inkluderer metrisk (DN15, DN50, DN100, etc.) og Imperial (1/2 ", 2", 4 ", etc.).

I den elektroniske halvleder- og solcelleindustrien brukes vanligvis albuene med små diameter (DN15 ~ DN50) vanligvis på grunn av behovet for høypresisjonsvæskekontroll. Albuer med stor diameter med DN80 ~ DN300 brukes ofte i industriell avløpsrensing og metallurgiske industrier på grunn av store strømningshastigheter. Atomkraftverk og legemiddelindustrien må strengt følge bransjestandarder for å sikre nøyaktig størrelse matching for å unngå lekkasje eller forurensningsrisiko.

4. Bransjespesifikke sertifiseringer og krav
Ulike bransjer har forskjellige sertifiseringskrav for albuer:
Trygt drikkevann / drikkevann: Må i samsvar med NSF / ANSI 61 Mattesikkerhetssertifisering.
Elektronisk halvleder / fotovoltaisk: Krever ultra-glatt indre vegg for å redusere partikkelavsetning, og noen applikasjoner krever semi F57-sertifisering.
Medisin: USP Klasse VI eller FDA -standarder må være oppfylt for å sikre at ingen mykner blir utvaskes.
Nuclear Power: ASME NQA-1 Kvalitetssertifisering må bestå og strålingsresistente modifiserte CPVC-materialer må brukes.

5. Installasjons- og vedlikeholdsanbefalinger
Tilkoblingsmetode: UPVC/CPVC -albuer er vanligvis bundet med løsningsmidler (PVC -lim). Under installasjonen må du sørge for at grensesnittet er rent og fritt for olje.
Støtteavstand: Høytemperatur (CPVC) eller rør med stor diameter krever ekstra støtterammer for å unngå deformasjon på grunn av termisk ekspansjon eller væskepåvirkning.
Regelmessig inspeksjon: I høyrisikoindustrier som kjemisk og kjernefysisk energi, må albuene regelmessig inspiseres for tegn på sprekker, aldring eller korrosjon, og skadede deler må erstattes på en riktig måte.
