Kjemisk og litiumresistent UPVC/CPVC -ventiler (DIN/ANSI): En omfattende guide

I den krevende verdenen av industriell væskehåndtering er valg av passende ventiler avgjørende for sikkerhet, effektivitet og levetid. Når du arbeider med etsende kjemikalier, inkludert forskjellige syrer, baser og spesielt litiumforbindelser, er spesialiserte materialer og design avgjørende. Unplastisert polyvinylklorid (UPVC) og klorert polyvinylklorid (CPVC) ventiler , produsert til DIN og ANSI -standarder, tilbyr robuste løsninger for slike utfordrende applikasjoner. Denne artikkelen gir en omfattende oversikt over disse essensielle komponentene, som dekker deres materielle egenskaper, strukturelle design, applikasjonsscenarier og praktiske hensyn til valg, installasjon og vedlikehold.

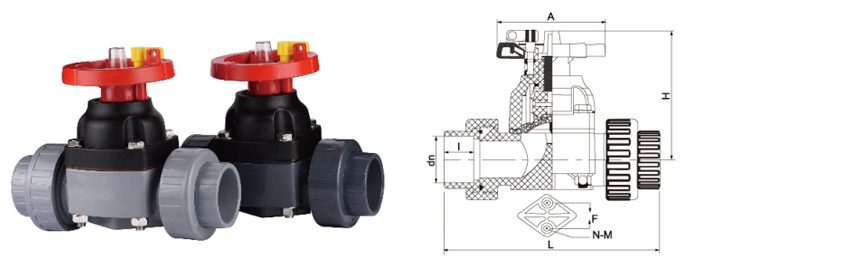

Sch8o/din union membranventil

1. Materialeegenskaper og valg: UPVC vs. CPVC

Kjernestyrken til disse ventilene ligger i deres polymerkonstruksjon. Å forstå de distinkte egenskapene til UPVC og CPVC er grunnleggende for optimalt materialvalg:

UPVC (uplastisert polyvinylklorid): UPVC er en stiv, sterk og kostnadseffektiv termoplast kjent for sin utmerkede kjemiske motstand mot et bredt spekter av syrer, alkalier, salter og mange organiske løsningsmidler. Den viser god strekkfasthet og stivhet, noe som gjør den egnet for omgivende og moderat forhøyede temperaturapplikasjoner. UPVCs glatte boring minimerer også friksjon og skalering, og fremmer effektiv flyt.
CPVC (klorert polyvinylklorid): CPVC er en postklorert versjon av PVC, noe som forbedrer dens kjemiske motstand og øker temperaturhåndteringsfunksjonene betydelig sammenlignet med UPVC. Den tåler høyere trykk og temperaturer, noe som gjør det ideelt for mer aggressive kjemiske miljøer og varm væskeoverføring. CPVC tilbyr overlegen ytelse mot sterke syrer og baser ved forhøyede temperaturer, som ofte oppstår i litiumbehandling og andre kjemiske industrier.

Valgshensyn:

Kjemisk kompatibilitet: Alltid kryssreferanse De spesifikke kjemikaliene som håndteres med de kjemiske motstandskartene levert av ventilprodusenter for både UPVC og CPVC. Vær nøye med konsentrasjon og temperatur.
Temperature Range: If the fluid temperature exceeds UPVC's recommended limits (typically around $60^\circ\text{C}$ or $140^\circ\text{F}$), CPVC becomes the mandatory choice. CPVC can generally operate effectively up to $93^\circ\text{C}$ or $200^\circ\text{F}$, and even higher for intermittent exposure.
Trykkvurdering: Begge materialene har spesifikke trykkvurderinger som avtar med økende temperatur. Forsikre deg om at den valgte ventilens trykkvurdering overstiger det maksimale driftstrykket.
Kostnads-nytteanalyse: Mens CPVC generelt kommanderer en høyere pris, rettferdiggjør den utvidede temperaturen og det kjemiske motstanden ofte investeringen for kritiske applikasjoner, noe som fører til lengre levetid og reduserte vedlikeholdskostnader.

2. Ventiltype og strukturell design

UPVC og CPVC -ventiler er tilgjengelige i en rekke konfigurasjoner, hver designet for å oppfylle spesifikke strømkontrollkrav. Valget av ventiltype påvirker ytelsen og egnetheten betydelig for en gitt applikasjon.

Ballventiler: Disse er blant de vanligste typene på grunn av deres utmerkede avstengningsmuligheter og enkel kvart sving. De har en roterende ball med en boring som, når de er på linje med røret, tillater flyt, og når de er vinkelrett, stopper den. Tilgjengelig i ekte union, kompakte og flensede design.
Ekte unionballventiler: Tillat enkel fjerning og vedlikehold uten å demontere hele rørledningen.
Kompakte kuleventiler: Kostnadseffektiv og rombesparende, ofte brukt til av-på-applikasjoner.
Membranventiler: Ideelt for svært etsende eller slipende medier, og for applikasjoner som krever presis strømningskontroll. En fleksibel membran skiller ventillegemet fra væskebanen, og forhindrer mediekontakt med driftsmekanismen. Denne designen tilbyr utmerket lekkasjeintegritet og er spesielt godt egnet for slam eller væsker med suspendert faste stoffer.
Kontroller ventiler (ikke-returventiler): designet for å tillate strømning i bare en retning, og forhindre tilbakestrømning som kan skade pumper eller forurense prosesser. Vanlige typer inkluderer kulekontroll og svingkontrollventiler.
Sommerfuglventiler: ofte brukes til rørledninger med større diameter der plass og vekt er bekymringer. De har en roterende skive som styrer flyt. Mens de tilbyr rask drift, er gassfunksjonene deres generelt ikke så presise som kule- eller membranventiler.
Globe -ventiler: Primært brukt til gassproduksjon og regulering av strømning. De har en bevegelig plate og et stasjonært ringesete, og tilbyr god flytkontroll, men med høyere trykkfall sammenlignet med andre typer.
Portventiler: Designet for full åpen eller full nær service, ikke for gasspjeld. De tilbyr minimalt trykkfall når de er helt åpne. Mindre vanlig i kjemiske plastapplikasjoner på grunn av deres design, men fremdeles tilgjengelig.

Strukturelle designhensyn:

DIN vs. ANSI -standarder: Disse refererer til dimensjonale og trykkvurderingsstandarder. DIN (Deutsches Institut Für Normung) brukes ofte i Europa, mens ANSI (American National Standards Institute) er utbredt i Nord -Amerika. Sørg for kompatibilitet med eksisterende rørsystemer.
Tetningsmaterialer: Effektiviteten til eventuelle ventil henger sammen på tetningskomponentene. EPDM (etylen propylen dienmonomer) og FPM/FKM (fluorokarbongummi, f.eks. Viton®) er vanlige valg. EPDM er generelt bra for mange syrer og baser, mens FKM gir overlegen motstand mot et bredere spekter av aggressive kjemikalier, inkludert mange organiske løsningsmidler og petroleumsprodukter. Utvalget må samkjøre med medias kjemiske kompatibilitet.
Sluttforbindelser: Vanlige tilkoblingstyper inkluderer stikkontakt (løsemiddelsveis), gjenget (NPT eller BSP) og flenset. Flensede tilkoblinger gir enkel installasjon og fjerning for vedlikehold i rør med større diameter.

3. Søknadsscenarier, valgguide, installasjon og vedlikehold

Allsidigheten til UPVC- og CPVC -ventiler gjør dem uunnværlige i mange bransjer, spesielt de som arbeider med etsende og sensitive medier.

Applikasjonsscenarier:

Kjemisk prosessering: Overføring av syrer (svovel, hydroklorisk, nitrogen), alkalier (natriumhydroksyd), saltlake og forskjellige andre aggressive kjemikalier.
Vannbehandling: Brukes i omvendt osmose (RO), avionisering (DI) og renseanlegg for håndtering av etsende kjemikalier som klor, koagulanter og pH -justerere.
Litiumproduksjon og prosessering: Kritisk for håndtering av litiumsaltlake, løsninger og reagenser gjennom ekstraksjons-, raffinerings- og batteriproduksjonsprosesser, der korrosjonsmotstand er avgjørende.
Farmasøytisk og bioteknologi: Ideell for applikasjoner som krever høy renhet og motstand mot steriliseringskjemikalier, selv om de ofte med høyere renhetskvaliteter.
Masse og papir: Håndtering av blekemidler og prosesskjemikalier.
Mat og drikke: Spesifikke karakterer kan brukes til å formidle visse syrer og rengjøringsløsninger.
Halvlederproduksjon: For ultra-rent vann og kjemiske leveringssystemer.

Valgveiledning:

1. Identifiser væsken: Bestem den eksakte kjemiske sammensetningen, konsentrasjonen, temperaturen og trykket til væsken.
2. Konsulter kjemiske motstandskart: Bekreft kompatibiliteten til UPVC eller CPVC med væsken, og vær nøye med tetningsmaterialer (EPDM, FKM).
3. Bestem strømningskrav: Er ventilen for av/på kontroll, gasspedling, forhindrer tilbakestrømning eller avleder strømning? Dette vil diktere ventiltypen.
4. Vurder trykk- og temperaturvurderinger: Forsikre deg om at ventilen tåler det maksimale driftstrykket og temperaturen. Husk at trykkvurderinger avtar med økende temperatur.
5. Velg sluttforbindelser: Match ventilens endeforbindelser til det eksisterende rørsystemet (stikkontakt, gjenget, flenset).
6. Vurdere miljøfaktorer: Vurder UV -eksponering, omgivelsestemperatur og potensiell mekanisk stress på ventilen.
7. Evaluer kostnad og levetidsverdi: Balanse startkostnader med forventet levetid og vedlikeholdskrav. CPVCs høyere forhåndskostnad kan oppveies av holdbarheten under krevende forhold.

Installasjon Beste praksis:

Renslighet: Forsikre deg om at alle rørender og ventilforbindelser er rene og fri for rusk før montering.
Riktig støtte: Gi tilstrekkelig rørstøtte for å forhindre belastning på ventilen, spesielt for større størrelser eller tunge komponenter.
Solventsveising (UPVC/CPVC): Bruk passende løsningsmiddelsement og grunning spesielt designet for UPVC eller CPVC. Følg produsentens instruksjoner for kurstider.
Gjengede tilkoblinger: Bruk trådforseglingstape eller lim som er kompatibel med væsken og ventilmaterialet. Ikke stram.
Flensede tilkoblinger: Forsikre deg om at det er riktig pakningsvalg (f.eks. EPDM, PTFE) og til og med stramming av bolt for å forhindre lekkasjer.
Ventilorientering: Installer ventiler i riktig strømningsretning som indikert med piler på ventillegemet, spesielt for sjekkventiler.
Unngå over-skrekk: Overdreven dreiemoment under installasjon kan skade plastventillegemer.

Vedlikehold:

Regelmessig inspeksjon: Inspiser ventiler med jevne mellomrom for tegn på lekkasjer, sprekker, misfarging eller ekstern skade.
Lekkasjedeteksjon: Adresser eventuelle mindre lekkasjer omgående for å forhindre opptrapping og vesentlig tap.
Aktuatorfunksjonalitet: Hvis automatiserte ventiler brukes, kan du sjekke driften av aktuatorer regelmessig og sikre at de blir smurt på riktig måte (om nødvendig).
Tetningsutskiftning: Over tid kan tetninger (O-ringer, mellomgulv) nedbryte. Ha erstatningsdeler på hånden og følg produsentens retningslinjer for utskifting.
Rengjøring: For visse bruksområder kan periodisk rengjøring være nødvendig for å forhindre oppbygging som kan hindre ventildrift. Bruk kompatible rengjøringsmidler.
Smøring (hvis aktuelt): Noen ventiltyper, som kuleventiler, kan ha nytte av sporadisk smøring av stilkene hvis de blir stive, ved å bruke smøremidler som er kompatible med ventilmaterialet og prosessvæsken.

Ved å forstå de forskjellige fordelene med UPVC- og CPVC-materialer, velge riktig ventiltype og strukturell design, og overholde beste praksis for installasjon og vedlikehold, kan bransjer trygt distribuere disse robuste ventilene for å sikre sikker, pålitelig og effektiv håndtering av til og med den mest aggressive kjemiske og litiumholdige væske.
