SCH8O/DIN UPVC/CPVC Cap

UPVC-hetter er lette, men likevel solide, designet for å tette endene av forskjellige rørledningssystemer, effektivt forhindre middels lekkasje og sikre systemstabilitet. Med en presisjonsdesign er UPVC/CPVC-hetter enkle å installere, noe som sparer tid og kostnader under konstruksjon.

De kan brukes i industrielle rørledninger, rørsystemer og landbruksvanning. De er tilgjengelige i forskjellige størrelser for å møte ulike krav samtidig som de sikrer tetningsytelse.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC hannadapter
Neste：SCH8O/DIN UPVC/CPVC Reducer Bushing

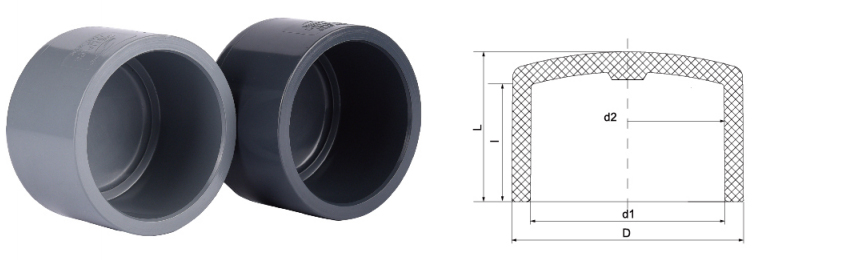

parameter søknad Tekniske standarder

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DjegN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	jeg	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	jeg	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	jeg	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · AVSLUTNINGSMONTERING

UPVC / CPVC Cap

Sokkelende · Løsemiddelsveis · Gjenget alternativ

SCH80/DIN UPVC/CPVC-hetten er en kritisk terminalkomponent designet for å gi en sikker, lekkasjesikker tetning i enden av trykksatte rørnettverk. Disse hettene er produsert i samsvar med ASTM SCH80 og DIN metriske standarder, og er laget av uplastisert polyvinylklorid (UPVC) eller klorert polyvinylklorid (CPVC). De tykkere veggdimensjonene til SCH80-profilen tillater høyere trykkklasser sammenlignet med standard verktøybeslag. Disse komponentene brukes spesielt i miljøer som involverer aggressive kjemiske medier, ultrarent vann og høytemperatur væsketransport. Materialsammensetningen sikrer motstand mot avleiring og elektrokjemisk korrosjon, og opprettholder strukturell integritet i komplekse industrielle væskehåndteringssystemer.

Kjemisk treghet

Både UPVC- og CPVC-varianter viser høy motstand mot et bredt spekter av syrer, baser, salter og oksidanter, og forhindrer materialnedbrytning i korrosiv kjemisk prosessering.

Høytrykkstoleranse

SCH80-veggtykkelsen gir en robust trykkgrense, som gjør at hettene kan motstå systemstøt og konsistent driftstrykk ved industriell vannbehandling.

Termisk stabilitet

CPVC-alternativer utvider driftsområdet til temperaturer opp til 93 °C (200 °F), noe som gjør dem egnet for håndtering av varme etsende væsker og farmasøytisk behandling.

Glatt innvendig boring

Den lave friksjonskoeffisienten til de indre overflatene minimerer trykkfall og forhindrer opphopning av biologisk vekst eller mineralforekomster.

Materialsammenligning · UPVC vs CPVC

Funksjon

UPVC-hette

CPVC Cap

Standard samsvar

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maksimal temperatur

60 °C (140 °F)

93°C (200°F)

Tilkoblingstype

Hylse (Løsningsmiddelsement) / Gjenget

Korrosjonsmotstand

Høy (syrer/baser)

Veldig høy (syrer/baser/høy temperatur)

Vanlig farge

Mørkegrå

Lys grå / elfenben

Industrielle bruksområder

⌂

Elektronikk og halvledere

Avslutning av ultrarent vann (UPW) og vannsløyfer av elektronisk kvalitet der utlekking må unngås.

⌂

Energi og solceller

Brukes i solcelleproduksjonslinjer for transport av sure etsevæsker og industrielt avløpsvann.

⌂

Kjemisk og metallurgi

Sikker forsegling av kjemiske matelinjer, beisingstanker og metallurgiske prosessrør.

⌂

Mat og legemidler

Levering av drikkevann og prosessvæsker i samsvar med strenge krav til hygiene og treghet.

⌂

Industriell vannbehandling

Gjelder for produksjon av litiumbatterier og industrielle avløpsvannbehandlingssystemer for biler.

⛭

Retningslinjer for installasjon og lagring

Løsemiddelsveising: Sørg for bruk av riktig primer og løsemiddelsement spesielt formulert for UPVC eller CPVC. Tillat tilstrekkelig herdetid i henhold til produsentens trykkbærende plan før du tester systemet.
Oppbevaringsbetingelser: Oppbevar hettene i et kjølig miljø unna direkte ultrafiolett (UV) eksponering. Langvarig eksponering for sollys kan føre til skjørhet over tid.
Gjengeforbindelser: For gjengede versjoner, bruk PTFE-tape eller kompatible gjengetetningsmidler. Ikke skru for mye til, da plasttråder kan opprettholde spenningssprekker hvis det påføres overdreven kraft.
Håndtering: Inspiser for sprekker i hårfestet eller fysiske støtskader før installasjon, spesielt i kalde værmiljøer hvor termoplastisk slagfasthet er redusert.

◉

Kritiske driftsgrenser

Ikke bruk UPVC-hetter med væsker over 60°C eller med konsentrerte oksidasjonsmidler som salpetersyre over 15 %.
CPVC-hetter er ikke klassifisert for dampservice eller kontinuerlig eksponering for klorerte løsemidler ved høye temperaturer.
Unngå støtbelastning eller plutselige trykktopper som overstiger 1,5 ganger det nominelle arbeidstrykket.
Bruk aldri metallrørnøkler direkte på dekselet – bruk reimnøkler for å forhindre hull i overflaten og spenningsstige.
Ikke bruk løsemiddelsement på gjengede forbindelser. Gjengetetningsmidler kreves for installasjoner med gjenget hette.
