SCH8O/DIN UPVC/CPVC Labcock Kuleventil

SCH8O/DIN UPVC/CPVC Labcock Kuleventil

Labcock-kuleventilen er en høyytelsesventil som er mye brukt i bransjer som olje, kjemikalier, kraft og vannbehandling. Kjernekomponenten er en roterbar kule som kontrollerer væskestrømmen ved å justere vinkelen.

Ventilens tetningsflate gjennomgår spesialbehandling for å opprettholde tetningsytelsen selv etter langvarig bruk, noe som reduserer risikoen for lekkasje. Den er egnet for ulike flytende medier, inkludert vann, olje og gasser.

Kontakt oss
  • SCH8O/DIN UPVC/CPVC Labcock Kuleventil
  • SCH8O/DIN UPVC/CPVC Labcock Kuleventil
Tidligere：Ingen tidligere produkter
Neste：SCH8O/DIN Pneumatisk UPVC flensmembranventil
parameter søknad Tekniske standarder
SCH80 / DIN · LABCOCK · KOMPAKT ISOLASJON
UPVC / CPVC Labcock Kuleventil
Panelfeste · Kompakt kropp · Full port · PTFE-sete

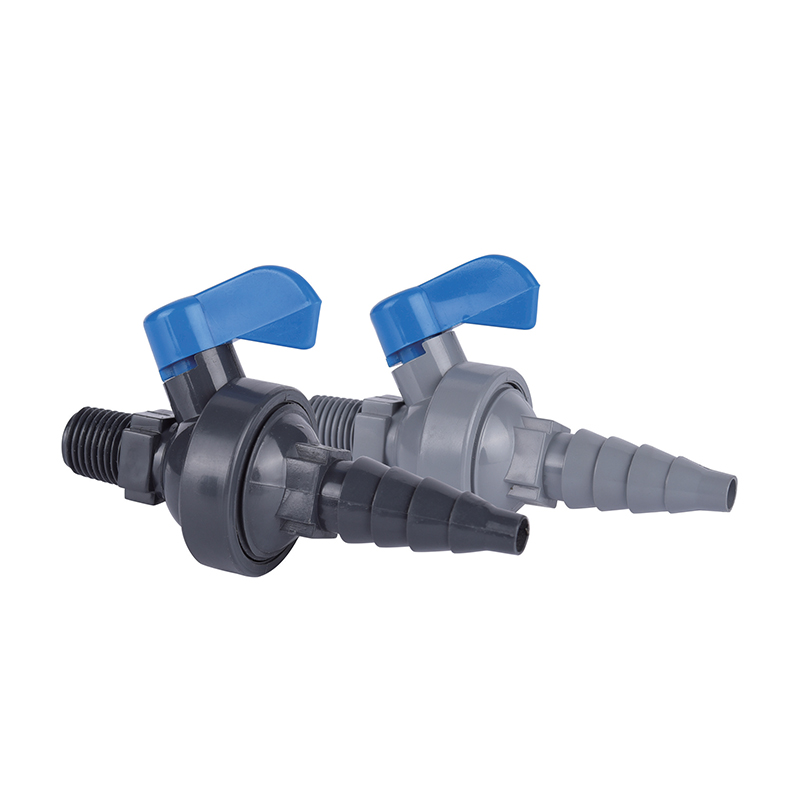

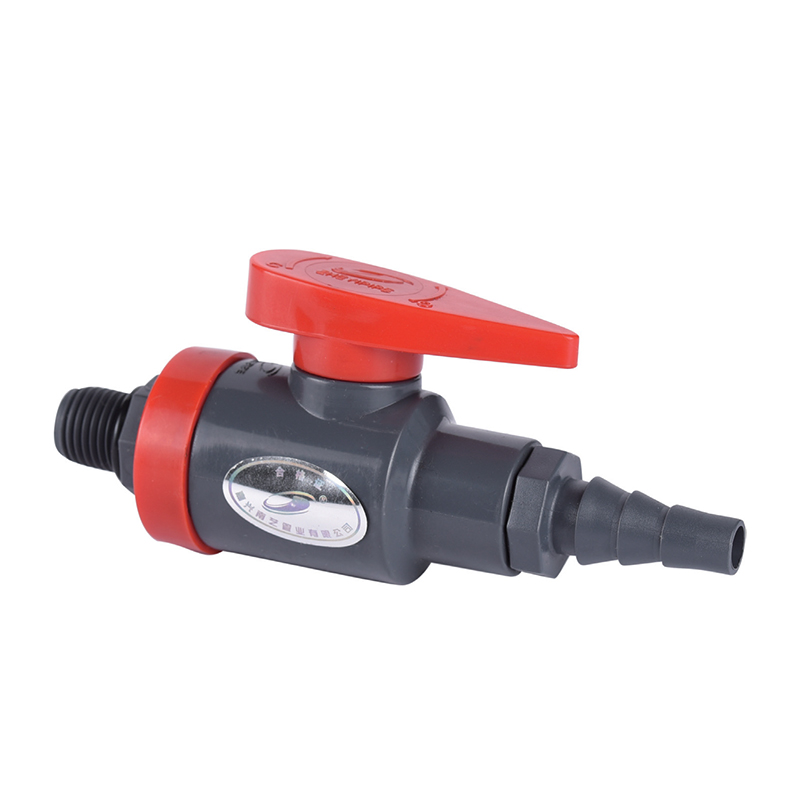

SCH80/DIN UPVC/CPVC Labcock-kuleventilen er en kompakt kvart-omdreinings isolasjonsventil for væskeledninger med liten boring i laboratorie-, instrumenterings- og prøvetakingskretser. Kroppen er støpt i UPVC eller CPVC i henhold til ASTM SCH80 og DIN dimensjonsstandarder, og kulen med full port gir uhindret flyt ved den nominelle boringen. Et setesett i PTFE gir avstengning mot syrer, alkalier, salter og vann med høy renhet. Den kompakte kroppen aksepterer panelmontering, slik at ventilen kan festes gjennom et instrumentpanel eller utstyrsvegg med håndtaket og utløpet tilgjengelig fra forsiden. Gjengede og slange-mothake endekonfigurasjoner dekker rør og små rørforbindelser. Ventilen leveres for OEM-utstyrskonstruksjoner, laboratoriemontering, prøvetakingsskinnemontering og pilotanleggskonstruksjon.
DN8–DN25 Nominell boring
PN10 Trykkklasse
0–93°C CPVC-tjeneste
Panelfeste Festemetode
Kompakt installasjon
Redusert kroppslengde og håndtakssveip tillater tett ventilgruppering på manifolder, prøvetakingspaneler og utstyrsfronter der standard kuleventiler ikke passer.
Panelfeste
Kroppen aksepterer en panelmontert feste slik at ventilen kan festes gjennom en instrumentpanelvegg, med håndtaket og utløpet på operatørsiden.
Full portboring
Kulehullet samsvarer med den nominelle linjestørrelsen, slik at prøvetakings- og doseringslinjer med liten boring ikke pådrar seg det trykktapet som er typisk for laboratorieventiler med redusert port.
Materialvalg
UPVC dekker generell kjemisk avgift til 60°C. CPVC utvider den samme kompakte ventilen til 93°C service for varme etsende og høyrent medier.
Ventilkonstruksjon
Kroppsmateriale UPVC · CPVC
Ballmateriale Forkrommet messing · Solid CPVC
Setemateriale PTFE
Avslutt tilkoblinger Gjenget · Slangemottak · Stikkontakt
Håndtak Spak, 90° vandring
Designreferanse ASTM D2467 · DIN 8061/8062
Driftskonvolutt
UPVC tak 60°C
CPVC tak 93°C
Trykkvurdering PN10 ved omgivelsestemperatur
Mediets pH-område UPVC 2–12 · CPVC 1–14
Vakuum service 0,5 bar absolutt ved 20°C
Strømningskarakteristikk Full port, lavt trykktap
Søknadskontekster
01
Laboratorie og analytisk
Reagensledninger, prøvekraner, dreneringspunkter og benkmonterte væskekretser der kompakt isolasjon er nødvendig.
02
Instrumentering og prøvetaking
Analysatormatelinjer, prøvetakingsskinner og panelmonterte instrumentløkker som trenger positiv isolasjon ved liten boring.
03
Kjemisk og farmasøytisk
Doseringslinjer, pilotanleggskretser og CIP-forsyningsgrener som håndterer syrer, alkalier og renset vann.
04
Elektronikk og ultrarent vann
Ultrarene vanngrener, forsyningspunkter for våte benker og elektroniske vannprøvetakingslinjer.
05
Fotovoltaisk og litium
Etsemiddel- og elektrolyttprøvepunkter, reagensmating med liten boring og isolasjon av pilotledning.
06
Vannbehandling og bilindustri
Avløpsvannprøvetakingskraner, kjølevannsgrener, kretser for vask av deler og målelinjeinstrumentering.
Installasjon og håndtering
  • Bekreft endetilkoblingstype og nominell boring mot slange- eller rørplanen før montering.
  • Påfør PTFE-tape kun på hanngjenger, og la de to første gjengene være klare for å unngå at tape kommer inn i strømningsbanen.
  • Stram gjengede ledd for hånd, og for deretter ikke mer enn én til to omdreininger med en stroppnøkkel.
  • For panelmontering, kontroller paneltykkelse og utskjæringsdimensjoner mot kroppens festemål.
  • Betjen håndtaket gjennom hele 90° bevegelsen før du trykker for å bekrefte at ballen roterer fritt.
  • Merk ventilens åpne og lukkede posisjoner på panelinstallasjoner der håndtakets sperre ikke er synlig.
Begrensninger og forholdsregler
  • UPVC servicetak er 60°C; CPVC-taket er 93°C. Ikke overskrid grensen for kroppsmateriale.
  • Trykkvurdering is PN10 at ambient temperature and derates with temperature per the published curve.
  • Ikke beregnet for dampservice, rask termisk syklus eller gassformige medier over 2 bar.
  • Ikke bruk CPVC-legemer med konsentrerte oksiderende syrer som salpetersyre over 15 %.
  • Unngå å bruke håndtaket som en spak for røroppretting; dreiemoment påført gjennom håndtaket kan skade stammeforseglingen.
  • Beskytt kroppen mot langvarig UV-eksponering der den er installert utendørs eller under takvinduer.
  • Ikke bruk petroleumsbaserte smøremidler på PTFE-seter eller spindeltetninger.
Ingeniør- og anskaffelsesspørsmål
Hvilke endeforbindelser er tilgjengelige?
Gjengede ender, slangehakeender og løsemiddelmuffeender er tilgjengelige avhengig av nominell boring. Gjengede ender passer til små rør- og instrumentfittings, slangemottakender passer til fleksible rør i laboratoriekretser, og muffeender passer til løsemiddelsveisede rør med små boringer. Angi tilkoblingstype og standard på forespørselen.
Hvordan er dimensjonen for panelmontering spesifisert?
Oppgi paneltykkelse og nødvendig utskjæringsdiameter eller festetråd. Ventilhusets fikseringsdimensjon og den maksimale paneltykkelsen den har plass til er bekreftet på ordrebekreftelsen, slik at panelet kan bores før ventilen kommer på stedet.
Er ventilen egnet for prøvetaking?
Ja. Den fullportsboringen og det kompakte huset gjør ventilen egnet for prøveuttak og analysatormateledninger. For prøvetaking med høy renhet, spesifiser CPVC-kropp med PTFE-seter og bekreft at endetilkoblingstypen ikke introduserer dødt volum ved tappepunktet.
Hvilke sertifikater følger med forsendelsen?
Samsvarssertifikater som refererer til ASTM D2467 og DIN 8061/8062 utstedes som standard. Batchmaterialerapporter og trykktestposter er tilgjengelig på forespørsel for prosjektdokumentasjonspakker. Sertifikater for FDA-kompatible kvaliteter er tilgjengelig der UPVC-kroppen er spesifisert for drikkevann eller matkontakt.
Hva er den anbefalte reservepolicyen for panelinstallasjoner?
For panelkonstruksjoner, hold én reserveventil per ti installerte enheter av hver boring og materialkombinasjon, pluss et lite lager av PTFE-setesett. Fordi ventilen er kompakt og lav kostnad i forhold til panelmonteringen, er reservedeler på enhetsnivå vanligvis mer praktiske enn utskifting av feltseter på små borestørrelser.
Leveres for OEM-utstyrsbygg, laboratoriemontering, montering av prøvetakingsskinner og pilotanleggskonstruksjon på tvers av kjemiske, metallurgiske, fotovoltaiske, kjernefysiske, litium-, elektroniske halvledere, mat, farmasøytiske, bilindustrien og industrielle vannbehandlingssektorer. Mediedekning inkluderer sure og alkaliske væsker, ultrarent vann, drikkevann, vann av elektronisk kvalitet og industrielt avløpsvann.
ASTM D2467 DIN 8061/8062 PN10 Full port Panelfeste PTFE sittende
Anbefalte produkter
Bedrift
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Labcock Kuleventil For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC Labcock Kuleventil For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 no
  • Nasjonalt høyteknologisk foretak
  • Sertifikat
  • Sertifikat
Nyheter
Legg igjen en beskjed
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Streng kvalitetskontroll

    ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

    Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Presisjonsytelsestesting
    Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

    ● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
    ● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
    ● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
    ● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
    ● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN UPVC/CPVC Labcock Kuleventil Bransjekunnskap

Utvalg og søknadsguide av Labbock kuleventil i industrielt rørsystem

I industrielle rørsystemer er Labbock kuleventil mye brukt i mange nøkkelindustrier på grunn av dens pålitelige tetning, korrosjonsbestandighet og lange levetid. Ulike arbeidsforhold har ulike krav til materiale, trykknivå og tetningsytelse til kuleventiler. Følgende er utvalgspunktene og applikasjonsscenarioanalysen av Labbock kuleventil i flere bransjer:

1. Sikkert drikkevann og drikkevann
Utvalgskrav: Bruk matvaregodkjent rustfritt stål (som SS316) eller EPDM-tetninger for å sikre at det ikke faller tungmetaller og oppfyller hygienestandarder (som FDA, WRAS).
Bruksscenarier: Kommunalt vannforsyningsnett, vannbehandlingsanlegg, drikkevannsleveringssystem, krever null lekkasje for å forhindre forurensning.

2. Metallurgi industri
Utvalgskrav: Høy temperaturbestandighet, slitestyrke, ventilhusmateriale er vanligvis karbonstål eller legert stål, og tetninger er metallharde tetninger eller PTFE for å tilpasse seg høye støv- og høykorrosjonsmedier (som slurry, høytemperatur røykgass).
Bruksscenarier: masovnskjølesystem, stålvalsende produksjonslinje, kontroll av korrosiv væske i smelteverket.

3. Fotovoltaisk industri
Utvalgskrav: høy renhet, lav partikkelforurensning, ventilhuset er laget av ultrarent rustfritt stål (SS316L), og tetningsmaterialet er PTFE eller perfluoretergummi (FFKM) for å forhindre forurensning av silisiummateriale.
Bruksscenarier: polysilisiumproduksjon, kjemisk væsketransport i solcelleproduksjonsprosessen og gasskontroll med høy renhet.

4. Kjernekraftindustri
Utvalgskrav: strålingsmotstand, høytrykks- og høytemperaturmotstand, må være i samsvar med ASME III kjernefysisk sertifisering, materialet er vanligvis rustfritt stål grafittforsegling for å sikre pålitelighet under ekstreme arbeidsforhold.
Bruksscenarier: kjernefysisk øykjølesystem, behandling av radioaktivt avfallsvæske, isolering av hoveddamprørledninger.

5. Elektronisk halvleder
Utvalgskrav: ultrahøy renslighet, kjemisk korrosjonsbestandighet, ventilhuset er laget av elektropolert 316L rustfritt stål, og tetningen kan være PTFE- eller PFA-foring for å unngå forurensning av partikler og metallioner.
Bruksscenarier: waferproduksjon, levering av etsende væske, system med ultrarent vann (UPW).

6. Medisin
Utvalgskrav: steril design, enkel rengjøring (CIP/SIP), materialet må oppfylle GMP-standarder, vanligvis 316L rustfritt stål EPDM/FKM tetninger.
Bruksscenarier: biofarmasøytisk væskekontroll, vann til injeksjon (WFI) system, sterilt dyrkingsmedium levering.

7. Industriell vannbehandling
Utvalgskrav: korrosjonsbestandighet, anti-kalking, egnet for sure og alkaliske medier, valgfri PVC-foret ventil eller dupleks rustfritt stål, EPDM eller Viton tetninger.
Bruksscenarier: sirkulerende kjølevann, omvendt osmose (RO) system, kjemisk doseringsenhet.

8. Industrielt avløpsvann
Valgkrav: korrosjonsbestandighet, slitestyrke, ventilhusmaterialet kan være epoksybelegg av støpejern eller dupleksstål, PTFE- eller NBR-tetninger brukes, egnet for avløpsvann som inneholder partikler og mye salt.
Bruksscenarier: kloakkrenseanlegg, galvanisering av avløpsvannbehandling, kjemiske utslippssystemer for avløpsvann.

Oppsummering av nøkkelfaktorer ved utvelgelse
Middels egenskaper: korrosivitet, partikkelinnhold, temperatur/trykk.
Materialtilpasning: rustfritt stål, legering, utvalg av plastfôr.
Tetningsteknologi: myk tetning (EPDM, PTFE) eller hard metallforsegling.

Industrisertifisering: som ASME, FDA, GMP, standarder for kjernefysisk kvalitet osv.
