SCH8O/DIN UPVC/CPVC Flenskuleventil i ett stykke

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC flensmembranventil
Neste：Ingen neste produkt

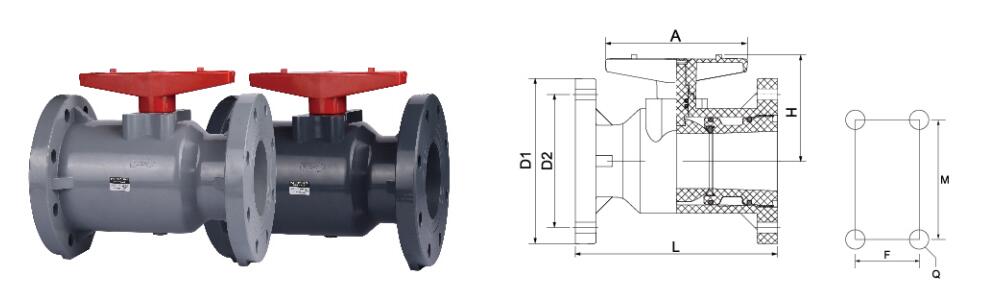

parameter søknad Tekniske standarder

STØRRELSE/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Produktintroduksjon

SCH8O/DIN UPVC/CPVC flenskuleventil i ett stykke er en konstruert termoplastisk avstengningsenhet designet for aggressiv kjemisk transport og vannsystemer med høy renhet. Konstruert av enten uplastisert polyvinylklorid (UPVC) eller klorert polyvinylklorid (CPVC), har denne ventilserien et monolittisk hus hvor flenser er integrert støpt med ventilhuset. Denne konstruksjonen i ett stykke eliminerer tradisjonelle skjøteforbindelser mellom kropp og endeflenser, og reduserer potensielle lekkasjebaner i kritiske applikasjoner. Den fulle portkuledesignen gir ubegrenset flyt når den er åpen, og PTFE- eller EPDM-setematerialene sikrer bobletett forsegling mot en rekke medier, inkludert syrer, alkalier, løsemidler og ultrarent vann. Ventilen samsvarer med DIN-standard flensboremønstre, noe som muliggjør direkte integrering i europeisk spesifikasjonsrørnettverk uten tilpassede adaptere.

Kjernefordeler

Monolittisk kroppsintegritet

Flens-til-kropp-støping i ett stykke fjerner pakningsforbindelser mellom endeforbindelser og hus, og reduserer vedlikeholdspunkter og potensiell lekkasje.

Dobbel materialkompatibilitet

UPVC-hus for generell kjemisk motstand ved 0-60°C; CPVC-hus for klorerte medier og forhøyede temperaturer opp til 93°C.

DIN standard integrasjon

Flensboremønstre samsvarer med DIN PN10/16-standarder, og tillater drop-in-erstatning eller ny installasjon uten tilpassede flensadaptere.

Full Port Flow Path

Kulediameteren matcher nominell rørstørrelse, opprettholder ledningshastigheten og reduserer trykkfallet sammenlignet med reduserte portventiler.

Produktegenskaper

Kroppsmateriale: UPVC (Type 1, Grade 1) eller CPVC (i henhold til ASTM D1784)
Tilkoblingstype: Integrert støpt flens i ett stykke, DIN 2501 PN10/16
Setemateriale: PTFE (standard) eller EPDM (for vann og milde kjemikalier)
Ball materiale: Forkrommet messing (UPVC) eller solid CPVC (CPVC-hus)
Stammeforseglinger: Dobbel O-ringkonfigurasjon med ekstern justerbar gland

Håndtakstype: Spakhåndtak med 90-graders vandring, låsbar i åpen og lukket stilling
Trykkvurdering: PN10 for UPVC (0-50°C); PN16 for CPVC (0–50 °C)
Temperaturområde: UPVC 0°C til 60°C; CPVC 0°C til 93°C
Vakuumservice: Egnet for 0,5 bar absolutt trykk ved 20°C
Farge: Lys grå (RAL 7032) for UPVC; Lys grå eller off-white for CPVC

Saltsyre (≤30 %) UPVC CPVC

Svovelsyre (≤50 %) Begrenset CPVC

Natriumhydroksid (≤30 %) UPVC CPVC

Avionisert / Ultrarent vann UPVC CPVC

Klorerte løsemidler Ikke anbefalt Begrenset

Tekniske spesifikasjoner

Dimensjonsdata

Nominell diameter (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Ansikt-til-ansikt-dimensjon DIN EN 558 serie 1 (grunnserie 27)

Flensboring Standard DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Trykk og temperatur

Skaltesttrykk 1,5 × PN (maks 22,5 bar for PN16-kropp)

Forseglingstesttrykk (lavt) 1,1 × PN (luft eller vann)

Forseglingstesttrykk (høyt) 1,5 × PN (kun vann)

Temperaturområde (UPVC) 0°C til 60°C

Temperaturområde (CPVC) 0°C til 93°C

Driftsdata

Dreiemomentverdi (maks.) 12 Nm for DN15-DN50; 20 Nm for DN65-DN100

pH-område kompatibilitet UPVC: 2-12; CPVC: 1-14

Vakuumservice 0,5 bar absolutt ved 20°C

Flytkarakteristikk Full port, CV = DN² × 0,035 (ca.)

Applikasjonsscenarier

Denne ventilserien er distribuert på tvers av flere industrielle væskehåndteringssystemer som krever korrosjonsmotstand og forurensningskontroll. Spesifikke applikasjoner inkluderer:

Kjemikaliedoseringsstasjoner Metallurgiske beisingslinjer Fotovoltaisk våt etsing Kjernefysisk hjelpekjøling Litium saltlake behandling Halvleder våte benker Vann av elektronisk kvalitet (18,2 MΩ·cm) Food CIP returlinjer Farmasøytiske WFI-systemer Bilsirkulasjon med e-frakk Industriell avløpsnøytralisering Ultrarene vannpoleringsløkker

Mediekompatibilitet inkluderer saltsyre (opptil 30 %), svovelsyre (opptil 50 % ved 25 °C), natriumhydroksid (opptil 30 %), natriumhypokloritt (opptil 12 % for CPVC), avionisert vann og industrielt prosessvann med suspendert faststoff under 200 μm.

Vanlige problemer og løsninger

Problem: Håndtakets rotasjonsmotstand øker etter termisk sykling

PTFE-seter gjennomgår dimensjonsendringer ved ekstreme temperaturer. Slå ventilen helt åpen og lukket tre ganger uten trykk. Hvis motstanden vedvarer, løsne mutteren med 1/4 omdreining. Ikke bruk petroleumsbaserte smøremidler da de bryter ned EPDM sekundære tetninger.

Problem: Synlig gråting ved flenspakningsgrensesnittet

Termoplastflenser slapper av over tid, noe som reduserer boltens forhåndsbelastning. Trekk til flensboltene til 15 Nm for DN50 og under, 20 Nm for DN65 og over med en momentnøkkel. Bruk kun full-face EPDM eller PTFE pakninger; ikke bruk spiralviklede eller metalliske pakninger.

Problem: Medielekkasje forbi ball i lukket posisjon

Kontroller seteslitasje ved å fjerne ventilen fra ledningen og inspisere PTFE-seter for rift eller deformasjon. Bytt seter hvis de er slitt utover 0,5 mm dybde. For CPVC-ventiler som håndterer løsemidler (aceton, MEK), oppgrader til PVDF-seter, da PTFE sveller i disse mediene.

Problem: Sprekker nær flensbolthull

Overmoment er den primære årsaken. Maksimalt anbefalt dreiemoment for UPVC-flenser er 12 Nm for DN15-DN50, 18 Nm for DN65-DN100. For CPVC kan verdiene øke med 20 %, men bekreft med installasjonsmanualen. Skift sprukket kropp umiddelbart; ikke reparer med lim.

Installasjonsmerknader

Støtterør uavhengig på begge sider av ventilhuset
Ikke bruk ventil for å korrigere rørfeil utover 1 mm per meter
Påfør kun PTFE-tape eller anaerobt tetningsmiddel på flensbolter, ikke på pakningsoverflater
For UV-eksponerte utendørsinstallasjoner, spesifiser UPVC med kullsvart-additiv eller påfør UV-bestandig belegg
Ikke overskrid 1,5× PN under hydrostatisk testing med lukket ventil
Aktuatorinstallasjon krever verifisering av spindelmoment; bruk kun monteringsbrakett

Kritiske restriksjoner

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Flenskuleventil i ett stykke For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC Flenskuleventil i ett stykke For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.
