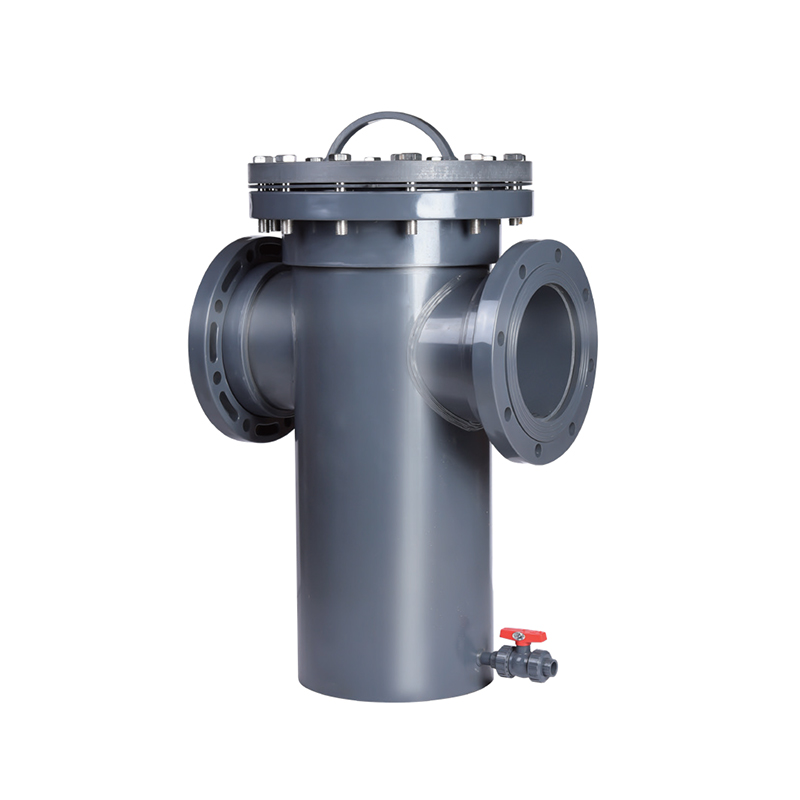

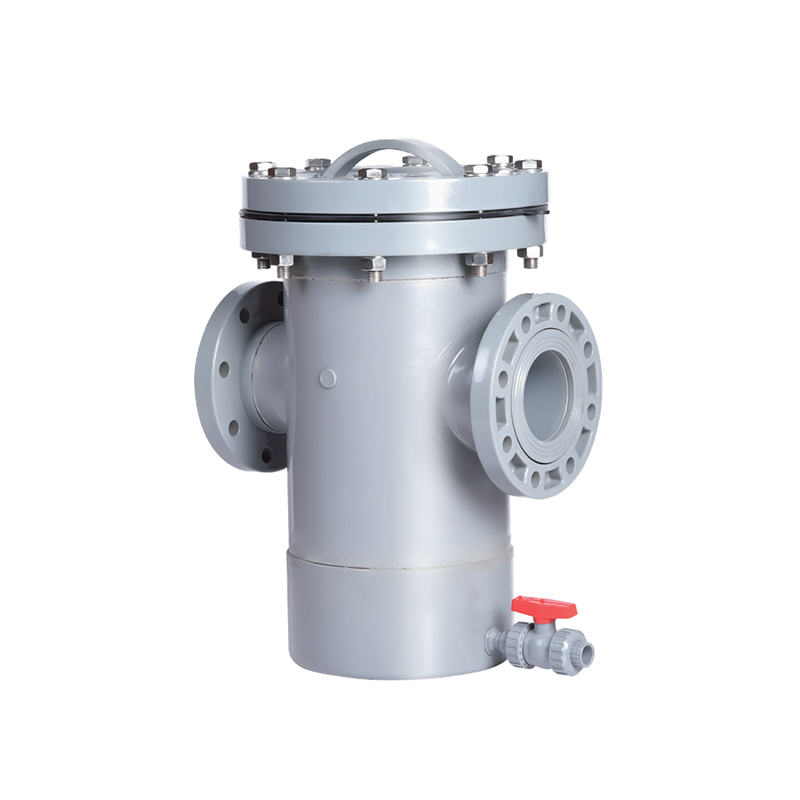

SCH8O/DIN UPVC/CPVC kurvfilter

UPVC/CPVC kurvfilteret er en høyeffektiv filtreringsenhet som er mye brukt i vannbehandling, kjemisk prosessering, mat og andre industrielle felt. Dens unike design fjerner effektivt urenheter og faste partikler fra væsker, og sikrer normal drift av systemet.

Filteret har flerlags filterskjermer, som lar brukere velge forskjellige filtreringsnøyaktigheter basert på faktiske behov, forbedrer filtreringseffektiviteten og forlenger utstyrets levetid. Vedlikehold og rengjøring er enkelt, siden brukere bare trenger å fjerne filterkurven med jevne mellomrom for rengjøring, noe som reduserer vedlikeholdskostnader og arbeidsmengde.

Kontakt oss

Tidligere：UPVC/CPVC pneumatisk kuleventil
Neste：SCH8O/DIN UPVC/CPVC SK Type statisk mikser

parameter søknad Tekniske standarder

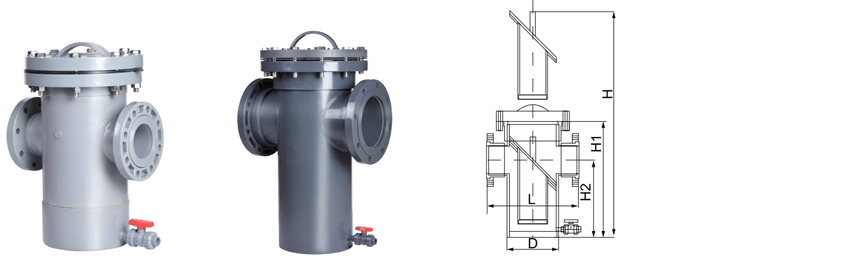

dn	DN	L	H	H1	D	Avløp
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE SIL

UPVC / CPVC kurvfilter

Avtakbar kurv · Perforert eller netting · Hurtigåpent lokk

SCH80/DIN UPVC/CPVC-kurvfilteret er en inline-sil designet for å fjerne suspenderte faste stoffer fra etsende og høyrente væskestrømmer. Dette filteret er produsert i henhold til ASTM SCH80- og DIN-standarder, og bruker en avtagbar perforert eller nettingkurv som fanger opp partikler samtidig som det tillater kontinuerlig strømning. Kurven er tilgjengelig via et hurtigåpningsdeksel, som muliggjør rask rengjøring eller utskifting uten å demontere rørledningen. Filterhuset er tilgjengelig i UPVC for generell kjemisk service og CPVC for forhøyede temperaturer opp til 93°C. Kurven kan spesifiseres i matchende termoplastiske eller metalliske materialer avhengig av bruksområde. Dette filteret er mye brukt for å beskytte nedstrøms pumper, ventiler og instrumentering mot sliteskader og begroing.

DN25–DN200 Størrelsesområde

PN10–PN16 Trykkvurdering

–20°C til 93°C CPVC rekkevidde

Type kurv Perforert / mesh

Avtakbar kurv

Trekk ut og rengjør uten å fjerne filterkroppen fra rørledningen, noe som reduserer vedlikeholdsstans.

Kjemisk motstand

UPVC- og CPVC-legemer motstår syrer, baser og salter. CPVC utvider tjenesten til 93°C.

Lavt trykkfall

Stort åpent kurvområde minimerer strømningsbegrensninger, reduserer pumpeenergien samtidig som partikkelfangsten opprettholdes.

Allsidig filtrering

Perforerte kurver for grov siling eller nettingkurver for finfiltrering. Tilpassede størrelser tilgjengelig.

Konstruksjon

Kropp UPVC · CPVC

Kurv UPVC · CPVC · SS304 · SS316

Dekselforsegling EPDM · FKM · PTFE

Tilkoblinger Sokkel · Flens · Gjenget

Filtrering

Perforert 0,5–10 mm hull

Mesh 20–200 mesh

Egendefinert Slisset · Kiletråd

Kurv volume 0,5–15 L (avhengig av størrelse)

Standarder

ASTM D2467 (SCH80)

DIN 8061/8062

Press PN10–PN16

Temperatur UPVC 60°C · CPVC 93°C

Applikasjonsscenarier

01 Kjemisk Beskytter pumper mot kalk og rusk i syreoverføringsledninger

02 Halvleder UPW-polering og partikkelfjerning i våte benker

03 Energi Kjølevæskefiltrering og elektrolyttstraining i batteriproduksjon

04 Vann Avløpssiling og RO-forbehandling

05 Pharma DI vann og CIP sløyfebeskyttelse

06 Automotive Filtrering av maling, kjølevæske og deler som vasker

Installasjonsretningslinjer

Installer med kurvkammeret vendt nedover eller horisontalt. Flytpilen må justeres.
La det være nok plass til å fjerne kurven. Minimum klaring er lik kurvlengde.
Bruk primer og sement spesifikk for UPVC eller CPVC for løsemiddelsveiseforbindelser.
Flensbolter: bruk heldekkende pakninger. Trekk til jevnt til 15–20 Nm i kryssmønster.
Inspiser kurven for skade før installasjon. Sørg for riktig sitteplass i huset.

Kritiske grenser

Temperatur: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Ikke overskrid merketrykket. Differensialtrykket øker når kurven lastes.
Overvåk trykkfallet. Rengjør kurven når dP overstiger 0,5 bar.
Bekreft kurvens materialekompatibilitet med prosesskjemi.
Bruk UV-stabilisert harpiks eller beskyttende belegg for utendørs installasjoner.

Ofte stilte spørsmål

Hvor ofte bør jeg rengjøre kurven?

Rengjøringsfrekvensen avhenger av mengde faststoff og strømningshastighet. Overvåk trykkforskjellen over filteret. Når differensialtrykket når 0,3–0,5 bar over renverdien, bør kurven tas ut og rengjøres. I applikasjoner med høye faste stoffer kan daglig inspeksjon være nødvendig.

Hva er forskjellen mellom perforerte og mesh-kurver?

Perforerte kurver har borede hull og brukes til grov belastning (2–10 mm). Nettingkurver bruker vevd trådduk og gir finere filtrering (20–200 mesh). Mesh-kurver gir høyere filtreringseffektivitet, men har høyere trykkfall. Valget avhenger av partikkelstørrelse og tillatt trykktap.

Kan kurven erstattes med en annen type senere?

Ja, kurven er utskiftbar. Du kan bytte mellom perforerte og nettingkurver etter hvert som prosesskravene endres. Sørg for at erstatningskurven har samme totale dimensjoner og tetningsoverflate for å opprettholde riktig passform og filtreringsytelse.

Hva skjer hvis kurven blir helt tett?

En helt tilstoppet kurv vil føre til at trykkfallet øker raskt. Filterlegemet inkluderer en bypass- eller trykkavlastningsmekanisme i noen konfigurasjoner. Kontinuerlig drift under høy dP kan imidlertid skade kurven eller forårsake utsulting. Regelmessig overvåking og rengjøring anbefales for å forhindre denne tilstanden.

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC kurvfilter For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC kurvfilter For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis

Nyheter

Hvor brukes SCH 80 UPVC-rør i industrielle og kommersielle...
Jul 30,2026
Kjemiske prosessorer, vannbehandlingsoperatører og industrianlegg spesifiserer SCH 80 UPVC rør uansett hvor et rørsystem trenger å holde høyere internt trykk og motstå aggressiv kjemisk eksponering uten ...
lær mer
Hva gjør SCH 80 UPVC-rør til et pålitelig valg for høytryk...
Jul 23,2026
SCH 80 UPVC-rør er bygget med en tykkere vegg enn SCH 40-rør med samme utvendige diameter, noe som øker trykket og gjør det til standarden for industrielle linjer som fører korrosive kjemikalier, varme prosessvæske...
lær mer
Hvorfor SCH 80 UPVC-rør er mye brukt i industrielle rørsys...
Jul 16,2026
Veggtykkelse er enkeltspesifikasjonen som skiller et rør som er klassifisert for krevende industritrykk fra et som er ment for lett boligbruk. SCH 80 UPVC rør sitter godt på den kraftige siden av den lin...
lær mer

Legg igjen en beskjed

Streng kvalitetskontroll

ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.
Presisjonsytelsestesting

Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN UPVC/CPVC kurvfilter Bransjekunnskap

Nøkkelrollen til UPVC/CPVC kurvfilter innen galvanisering og kjemisk avløpsvannbehandling

UPVC (uplastisert polyvinylklorid) og CPVC (klorert polyvinylklorid) kurvfiltre spiller en viktig rolle i galvanisering, kjemisk avløpsvannbehandling og flere viktige industrielle felt på grunn av deres utmerkede korrosjonsbestandighet, høye mekaniske styrke og kostnadseffektivitet. Følgende er kjerneapplikasjonsscenariene og verdianalysen:

1. Galvaniseringsindustri: effektiv filtrering av tungmetallavløpsvann
Galvanisering av avløpsvann inneholder høye konsentrasjoner av tungmetaller (som krom, nikkel, kobber osv.). UPVC/CPVC-kurvfilter kan motstå sterk syre (som svovelsyre, saltsyre) og sterke alkaliske miljøer, effektivt fange opp suspenderte partikler og urenheter i pletteringsløsninger, sikre stabil drift av avløpsvannbehandlingssystemet og beskytte påfølgende membranseparasjon eller ionebytterutstyr.

2. Kjemisk avløpsvannbehandling: korrosjonsbestandighet og lang levetid
Kjemisk avløpsvann har komplekse komponenter (som organiske løsemidler og sterke oksidanter). CPVC-materialer fungerer godt i høye temperaturer (opptil 90°C) og etsende medier. De er egnet for forbehandling i plantevernmiddel, fargestoff, petrokjemisk industri og annen industri for å redusere risikoen for blokkering av rør og pumper.

3. Nøkkelapplikasjoner på tvers av industrien
Fotovoltaisk: Filtrer silisiumpulver og kjemiske rester i etsevæske for å sikre renheten i solcelleproduksjonen.
Elektronisk halvleder: Fjern partikler i ultrarent vannforberedelse for å forhindre forurensning av wafer.
Kjernekraft: Brukt til partikkelkontroll i kjølevannssystemer, strålingsbestandig modifisert UPVC oppfyller spesielle sikkerhetsstandarder.
Metallurgi: Filtrer metalloksider i syltende avløpsvann for å gjenvinne verdifulle komponenter.
Medisin: Sørg for at mikroorganismer og partikler oppfyller standarder i farmasøytisk rensede vannsystemer.
Industriell vannbehandling: Beskytt kjeler og kjøletårn mot avleiring og korrosjon.
Drikkevann: UPVC-filtre fjerner silt og rust i kommunal vannforbehandling og oppfyller hygienestandarder.

4. Oppsummering av kjernefordeler
Korrosjonsbestandighet: Tilpasser seg ekstreme miljøer med en pH på 0-14, og har en levetid som langt overstiger metallfiltrene.
Lett og enkel å vedlikeholde: Plastmateriale er enkelt å installere, og filterkurven kan raskt demonteres og rengjøres.
Kostnadseffektivitet: I scenarier med surt avløpsvann har det en større prisfordel enn filtre i rustfritt stål.
