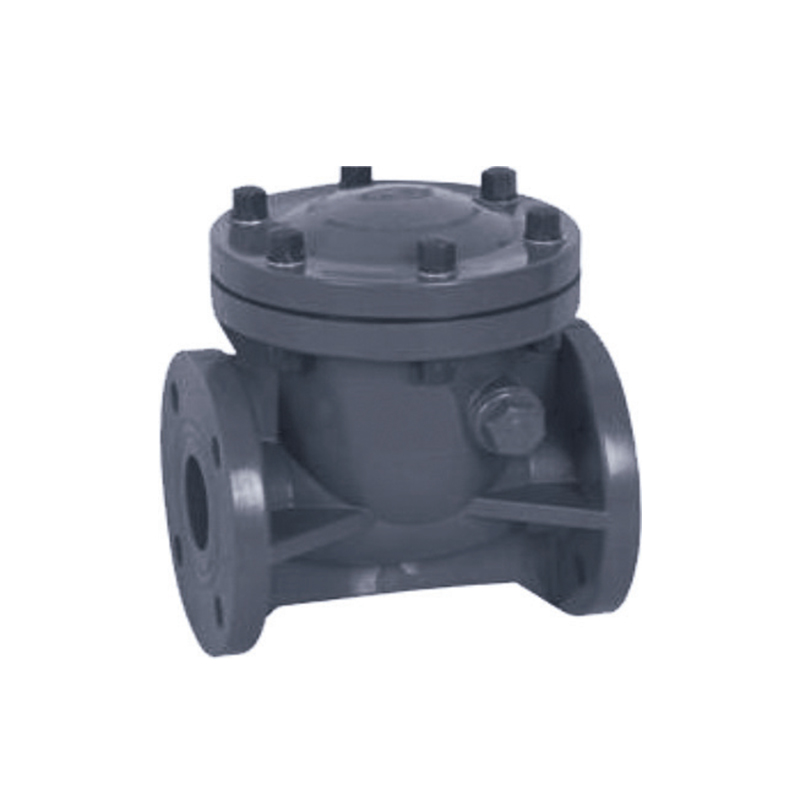

SCH8O/DIN UPVC/CPVC tilbakeslagsventil

UPVC/CPVC tilbakeslagsventilen er en høyeffektiv væskekontrollenhet som er mye brukt i vannbehandling, kjemisk prosessering og landbruksvanning. Dens utforming gjør det mulig for væske å strømme fritt i én retning mens den lukkes automatisk under omvendt strømning, og forhindrer effektivt medium tilbakestrømning og sikrer sikkerheten til rørledningssystemet.

UPVC/CPVC tilbakeslagsventilen har en kompakt struktur, lett design og enkel installasjon og vedlikehold. Dens høystyrke ventilhus sikrer stabilitet og holdbarhet under høytrykksmiljøer.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC SK Type statisk mikser
Neste：SCH8O/DIN UPVC/CPVC Kulebunnventil

parameter søknad Tekniske standarder

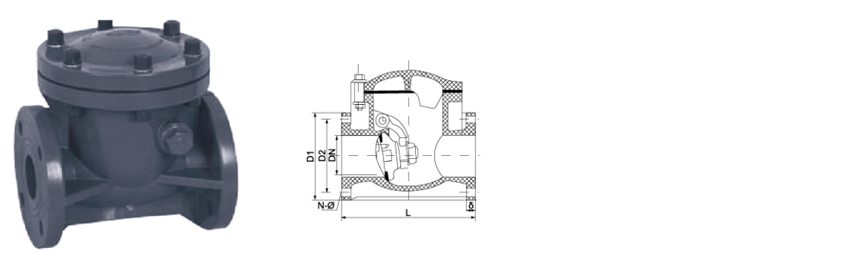

STØRRELSE/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Arbeidstrykk (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · FJØRASSISTERT

UPVC / CPVC svingende tilbakeslagsventil

Ikke-retur · Svingskive · Horisontal eller vertikal

SCH80/DIN UPVC/CPVC svingende tilbakeslagsventil er en tilbakeslagskontrollenhet laget for korrosive og høyrente væskesystemer. Denne ventilen er produsert i henhold til ASTM SCH80- og DIN-standarder, og bruker en fjærassistert skive som svinger på en hengselspinne for å tillate strømning fremover og lukkes automatisk når strømmen reverserer. Svingskivens design gir et lavt trykkfall og er egnet for applikasjoner med varierende strømningshastigheter. Ventilhuset er tilgjengelig i UPVC for generell kjemisk service og CPVC for bruk med forhøyede temperaturer opp til 93°C. Den elastiske tetningen, tilgjengelig i EPDM, FKM eller PTFE, sikrer lekkasjetett avstengning når omvendt strømning oppstår.

DN15–DN200

Størrelsestilbud

PN10–PN16

Trykkklasse

–20°C til 93°C

CPVC temperatur

Svingskive

Sjekk mekanismen

Fjærstøttet plate

Rask lukkerespons forhindrer reversering. Fjærkraft kalibrert for positiv sittestilling selv ved lave foroverhastigheter.

Kjemisk og termisk motstand

UPVC og CPVC motstår syrer, baser og salter. CPVC utvider tjenesten til 93°C. Plate- og tetningsmaterialer kan velges for spesifikk kjemi.

Lavt trykkfall

Strømlinjeformet svingskivebane minimerer strømningsbegrensninger, reduserer energiforbruket og opprettholder linjeeffektiviteten.

Horisontal eller vertikal installasjon

Fleksibel orientering for nye eller ettermonterte rørsystemer. Vertikal installasjon krever strømningsretning oppover.

Konstruksjon

Kropp UPVC · CPVC

plate Solid UPVC · PTFE · SS304/316

Seal EPDM · FKM · PTFE

Vår SS304 · SS316 (belagt)

Tilkobling

Stikkontakt Løsemiddelsement · DIN/ANSI

Gjenget PT · BSPT

Flensed DIN PN10/PN16 · ANSI 150

Standarder ASTM D2467 · DIN 8061/8062 · ISO 16137

Forseglingsvalg

EPDM Vann, milde syrer · Opptil 80°C

FKM Oljer, hydrokarboner · Opptil 90°C

PTFE Aggressive kjemikalier · Opptil 93°C

Bekreft kompatibilitet med prosesskjemi og temperatur.

Søknad Landskap

Kjemisk og metallurgi

Syreoverføring · Kaustisk dosering · Beisingslinjer

Elektronikk og halvledere

Ultrarent vann · CMP slurry · Kjemikalielevering

Energi og solceller

Batterielektrolytt · Solar-etsing · Kjølevann

Vannbehandling

Avløpsvann · RO permeat · Avsalting

Farmasøytisk og mat

DI vann · CIP retur · Sanitærledninger

Bil og generelt

Delevask · Malingssirkulasjon · Kjølesløyfer

Installasjonsretningslinjer

Orientering: Strømningspilen må være på linje med strømningsretningen fremover. Horisontale linjer bruker gravitasjonsassistert lukking. Vertikale linjer krever strømning oppover.
Rett rør: Minimum 5 diametre oppstrøms og 3 diametre nedstrøms for stabil strømningsprofil.
Løsemiddelsveising: Bruk primer og sement spesifikk for UPVC eller CPVC. Tillat full herdetid.
Gjenget joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspeksjon: Inspiser tetning og skive med jevne mellomrom for slitasje eller kjemisk angrep.

Kritiske restriksjoner

Temperatur: UPVC maks. 60°C · CPVC maks. 93°C · Ikke overskrid forseglingsklassen.
Ikke vurdert for damptjeneste. Unngå rask termisk sykling og trykkstøt.
Ikke beregnet for gassformige medier – kun beregnet for flytende bruk.
Vår corrosion: Verify spring alloy compatibility with process chemistry.
Slipende medier: Høyt tørrstoffinnhold kan skade skive- og tetningsoverflater.
UV-beskyttelse: Oppbevar og installer vekk fra direkte sollys eller påfør UV-belegg.

Vanlige spørsmål

Hvordan skiller en tilbakeslagsventil seg fra en kuleventil?

En tilbakeslagsventil bruker en hengslet skive som svinger åpen med foroverstrøm og lukkes av tyngdekraften eller fjærkraften når strømmen reverserer. Den gir lavere trykkfall og er egnet for større rørstørrelser. En kuletilbakeslagsventil bruker en fjærbelastet kule som sitter mot en tetning, og gir raskere lukkerespons og bedre tetning ved lave strømningshastigheter.

Kan denne ventilen installeres i en vertikal linje?

Ja, tilbakeslagsventilen kan installeres i vertikale rør med oppadgående strømningsretning. Den fjærassisterte skiven sikrer positiv lukking selv i vertikale installasjoner. Horisontal installasjon støttes også og er den vanligste konfigurasjonen.

Hva forårsaker skravling og hvordan kan det løses?

Chatting oppstår vanligvis når strømningshastigheten er for lav, noe som får skiven til å oscillere. Dette kan løses ved å øke strømningshastigheten, installere en lettere fjær eller velge en ventil med lavere sprekktrykk. Pulserende strøm fra stempelpumper kan også forårsake skravling.

Hvordan velger jeg riktig fjærkraft for systemet mitt?

Valg av fjærkraft avhenger av systemets strømningshastighet og mottrykk. Standard fjærer passer til de fleste bruksområder. For lavstrømssystemer kan det være nødvendig med en lettere fjær for å la skiven åpne seg helt. For systemer med høyt mottrykk sikrer en sterkere fjær positiv lukking. Se produsentens fjærvalgskjema for spesifikke dimensjoner.

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC tilbakeslagsventil For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC tilbakeslagsventil For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis

Nyheter

Hvor brukes SCH 80 UPVC-rør i industrielle og kommersielle...
Jul 30,2026
Kjemiske prosessorer, vannbehandlingsoperatører og industrianlegg spesifiserer SCH 80 UPVC rør uansett hvor et rørsystem trenger å holde høyere internt trykk og motstå aggressiv kjemisk eksponering uten ...
lær mer
Hva gjør SCH 80 UPVC-rør til et pålitelig valg for høytryk...
Jul 23,2026
SCH 80 UPVC-rør er bygget med en tykkere vegg enn SCH 40-rør med samme utvendige diameter, noe som øker trykket og gjør det til standarden for industrielle linjer som fører korrosive kjemikalier, varme prosessvæske...
lær mer
Hvorfor SCH 80 UPVC-rør er mye brukt i industrielle rørsys...
Jul 16,2026
Veggtykkelse er enkeltspesifikasjonen som skiller et rør som er klassifisert for krevende industritrykk fra et som er ment for lett boligbruk. SCH 80 UPVC rør sitter godt på den kraftige siden av den lin...
lær mer

Legg igjen en beskjed

Streng kvalitetskontroll

ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.
Presisjonsytelsestesting

Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN UPVC/CPVC tilbakeslagsventil Bransjekunnskap

Hvordan velge riktig UPVC/CPVC svingende tilbakeslagsventil ? Veiledning for nøkkelparametre og samsvarende arbeidsforhold

UPVC (uplastisert polyvinylklorid) og CPVC (klorert polyvinylklorid) Swing Back Valve er mye brukt i mange bransjer på grunn av deres utmerkede korrosjonsbestandighet, lette design og økonomi. Riktig valg krever omfattende vurdering av medieegenskaper, arbeidsforhold og ventilytelse for å sikre langsiktig stabil drift. Følgende er viktige utvalgspunkter og typisk industriapplikasjonsanalyse:

1. Medietype og kjemisk kompatibilitet
UPVC/CPVC-materialer har god toleranse for syrer, alkalier, salter og ulike etsende medier, men ulike bransjer har ulike krav til mediarenhet og kjemisk motstand:
Sikkert drikkevann: Må overholde NSF/ANSI 61-sertifiseringen for å sikre ikke-giftig nedbør.
Industriell vannbehandling: Gjelder for vannsystemer som inneholder klor, flokkuleringsmidler og andre kjemiske midler.
Industrielt avløpsvann: Sterk korrosjonsbestandighet, kan behandle avløpsvann som inneholder syrer, alkalier og tungmetaller.
Elektronisk halvleder: Medier med ultrahøy renhet er nødvendig, og den indre veggen av ventilen er glatt og fri for utfellinger.
Medisin: Møt FDA-standarder for å unngå forurensning av farmasøytisk vann eller væsker med høy renhet.

2. Temperatur- og trykkområde
UPVC: Gjeldende temperatur 0 °C ~ 60 °C, kortsiktig temperaturmotstand kan nå 65 °C, egnet for normale temperaturforhold (som drikkevannssystem).
CPVC: Høyere temperaturmotstand (-20°C~90°C), egnet for høytemperaturvæsker (som kjølevæsker i fotovoltaisk industri eller syrebaserte sirkulasjonssystemer i metallurgi).
Trykknivået er vanligvis PN10~PN16, som må velges i henhold til systemets arbeidstrykk (som lavtrykksarbeidsforholdene til Nuclear Power hjelperørledninger).

3. Strømningsegenskaper og ventilstørrelse
Swing Back Valve er avhengig av væskekraft for å åpne og lukke automatisk, og minimum åpnings- og lukketrykk (vanligvis 0,5~1 bar) må garanteres for å unngå dårlig tetting under lavtrykksforhold (som lavhastighets vannstrøm i industriell vannbehandling).
Ventiler med stor diameter (DN50 og over) er egnet for scenarier med høy strømning (som industrielt avløpsvann), og ventiler med liten diameter (DN15-DN40) er mer egnet for presisjonssystemer (som levering av ultrarent vann i elektronisk halvleder).

4. Spesielle bransjekrav
Kjernekraft: Den må oppfylle aldringsstandarder for stråling, og ventilen må ha en redundant tetningsdesign.
Fotovoltaisk: Den må være motstandsdyktig mot kjølevæskekorrosjon av etylenglykol og har høye krav til langsiktig driftsstabilitet ved høy temperatur.
Metallurgi: CPVC er mer pålitelig enn UPVC for høykonsentrasjon av syrer, alkalier eller oksidanter.

5. Installasjons- og vedlikeholdshensyn
Når du installerer horisontalt, sørg for at svingretningen til ventilskiven er i samsvar med væsken; når du installerer vertikalt, velg en fjærassistert tilbakeslagsventil (som det kompakte romarrangementet i medisinindustrien).
Kontroller regelmessig forseglingen av ventilsetet for å forhindre partikkelstopp (vanlig i industrielt avløpsvann som inneholder urenheter).
