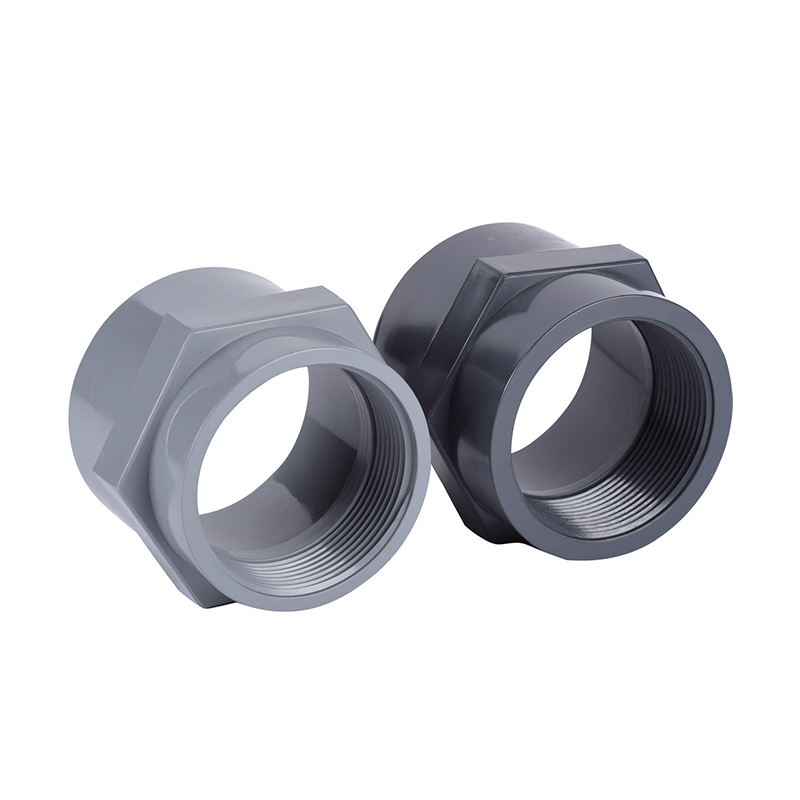

SCH8O/DIN UPVC/CPVC hunnadapter

UPVC/CPVC-hunadapteren sikrer en sikker tilkobling med standard rørfittings, forhindrer effektivt lekkasje og forbedrer sikkerheten og påliteligheten til rørsystemet.

Den er mye brukt i husholdningsrørleggersystemer, HVAC-systemer og industriell væsketransport. Våre UPVC/CPVC-hunnadaptere tilbyr ytelse og holdbarhet, med fordeler som lett konstruksjon, enkel installasjon og lave vedlikeholdskostnader.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC Ⅰ Union
Neste：SCH8O/DIN UPVC/CPVC hannadapter

parameter søknad Tekniske standarder

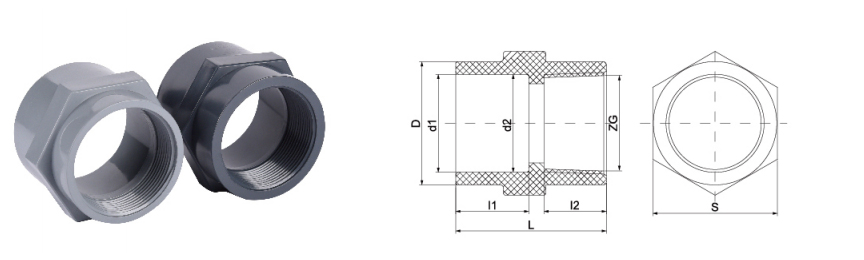

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	L	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	PT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	PT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 / DIN · GJENGET OVERGANG

UPVC / CPVC hunnadapter

Sokkel x innvendig gjenger · PT / BSPT · PN10-PN16

SCH80/DIN UPVC/CPVC-hunadapteren er en kritisk termoplastisk fitting konstruert for å lette overgangen mellom ikke-metalliske rør og gjengede hannkomponenter, som ventiler, målere eller metalliske rørseksjoner. Produsert i henhold til Schedule 80 (SCH80) eller DIN-standarder, er disse adapterne designet med økt veggtykkelse for å tåle høyere indre trykk og mekaniske påkjenninger sammenlignet med standardbeslag. De innvendige gjengene er presisjonsmaskinert for å sikre en lekkasjesikker tetning når den er integrert i trykkrørsystemer. Ved å bruke UPVC (Uplasticized Polyvinyl Chloride) eller CPVC (Chlorinated Polyvinyl Chloride) harpiks, gir disse komponentene en kjemisk inert løsning for transport av korrosive væsker og vann med høy renhet, og opprettholder strukturell integritet over et bredt spekter av industrielle temperaturer og kjemiske konsentrasjoner.

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Kjemisk treghet

Motstand mot et bredt spekter av syrer, baser og salter forhindrer materialnedbrytning og væskeforurensning i følsomme prosessmiljøer.

②

Termisk stabilitet

CPVC-varianter støtter driftstemperaturer opp til 93 °C (200 °F), noe som gjør dem egnet for håndtering av varme etsende væsker og industrielle vannsystemer.

③

Lavt friksjonstap

Den glatte innvendige overflatefinishen minimerer turbulens og trykkfall, og reduserer energibehovet for væsketransport.

④

Standardisert kompatibilitet

Samsvar med SCH80 og DIN dimensjonelle standarder sikrer sømløs integrasjon med global industriell rørinfrastruktur og utstyr.

Tekniske spesifikasjoner

Materialalternativer UPVC (grå/blå) / CPVC (lys grå/krem)

Standard samsvar ASTM D2467 (SCH80), DIN 8063, ISO 1452

Trykkvurdering PN10, PN16 eller SCH80 trykkklasser

Tilkoblingstype Sokkel (Solvent Cement) x Hun NPT/BSPT Gjenge

Størrelsesområde 1/2" til 4" (DN15 - DN100)

Trådkompatibilitet

Hunngjenger er designet for å passe sammen med standard hann-NPT- eller BSPT-gjengede komponenter. Den koniske gjengegeometrien gir en mekanisk interferenstetning når den kombineres med PTFE-tape. For systemer som håndterer medier med høy renhet, velg tråder med reduserte gradspesifikasjoner.

Kjemisk motstand

UPVC gir motstand mot de fleste uorganiske syrer og baser opp til 60°C. CPVC utvider kjemisk kompatibilitet til et bredere spekter av organiske syrer og klorerte medier ved høye temperaturer. Kontroller alltid kompatibilitet med spesifikk prosesskjemi.

Primære applikasjonsscenarier

⛭

Kjemisk og metallurgi

Transport av svovelsyre, saltsyre og kaustisk soda i beisings- og prosesslinjer.

⛭

Elektronikk og halvledere

Distribusjon av Ultra-Pure Water (UPW) og elektroniske kjemikalier der ionisk forurensning må unngås.

⛭

Fornybar energi

Rørsystemer for produksjon av litiumbatterier og produksjon av solceller (PV).

⛭

Vannbehandling

Håndtering av industrielt avløpsvann, RO (omvendt osmose) permeat og distribusjon av drikkevann.

⛭

Mat og farmasøytisk

Sanitær transport av avionisert vann og rengjøring-på-plass (CIP) løsninger.

Installasjonsretningslinjer

Gjengeforsegling: Bruk kun PTFE (Teflon) tape designet for plastgjenger. Unngå bruk av løsemiddelbaserte rørdoper som kan forårsake miljøstress-sprekker (ESC) i UPVC- eller CPVC-materialer.
Dreiemomentstyring: Ikke overstramme hungjengede adaptere. Plasttråder er utsatt for avskalling eller splittelse hvis overdreven mekanisk kraft påføres. Håndstram pluss en til to omdreininger er vanligvis tilstrekkelig.
Løsemiddelsementering: Sørg for at muffeenden er rengjort og grunnet før du påfører passende løsemiddelsement. Overhold de anbefalte innstillings- og herdetidene i forhold til omgivelsestemperatur og rørdiameter.
Oppbevaringsforhold: Oppbevar beslag på et kjølig, skyggefullt område vekk fra direkte UV-eksponering for å forhindre langvarig sprøhet. Oppbevar komponentene i originalemballasjen for å beskytte trådene mot fysisk skade og rusk.

Kritiske restriksjoner

Ikke bruk CPVC-hunadaptere med oksiderende syrer som salpetersyre over 15 % konsentrasjon ved forhøyede temperaturer.
Unngå støtbelastning eller plutselige trykkstøt som overstiger 1,5× nominelt arbeidstrykk.
Ikke egnet for dampservice eller kontinuerlig eksponering for UV uten beskyttende belegg.
Bruk aldri metallrørnøkler direkte på plastadapterhuset. Bruk stroppnøkler eller polstret verktøy for å hindre overflatehull.
Ikke påfør gjengetetningsmiddel på de to første gjengene for å forhindre at tetningsmiddel trenger inn i væskestrømmen.
