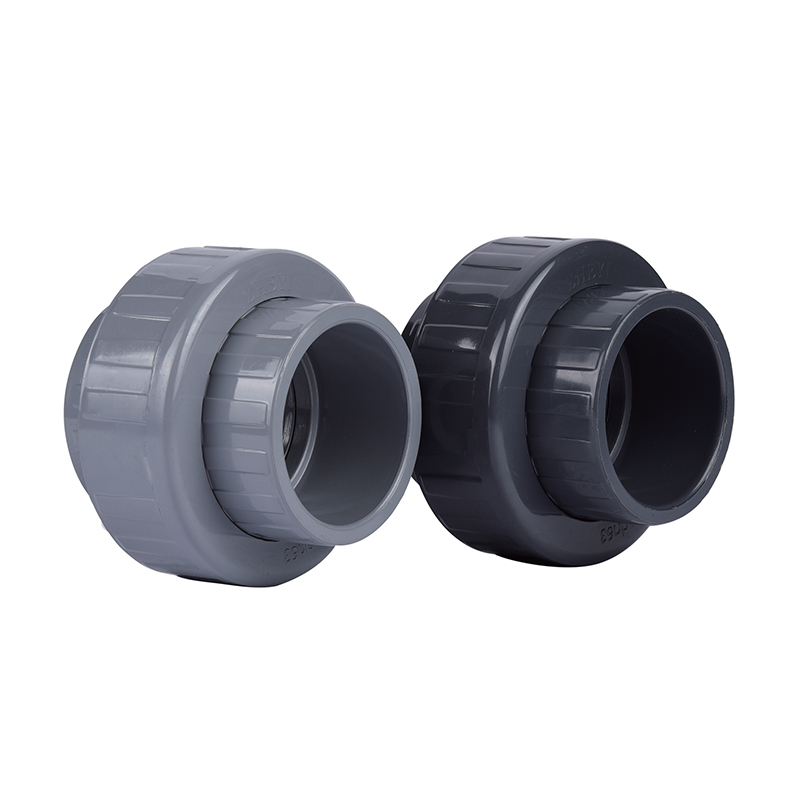

SCH8O/DIN UPVC/CPVC Ⅰ Union

UPVC/CPVCⅠ-unionen har en unik design som muliggjør rask og enkel installasjon uten komplekse verktøy eller ekspertise. Dens karakteristiske tetningsstruktur sikrer null lekkasje under væskeoverføring, noe som øker sikkerheten og stabiliteten til systemet.

Med lettvektskonstruksjon og lave vedlikeholdskostnader er det et valg for industri-, konstruksjons- og boligrørsystemer. Vi er forpliktet til å tilby høykvalitets UPVC/CPVCⅠ fagforeninger for å møte ulike kundebehov.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC Ⅱ Union
Neste：SCH8O/DIN UPVC/CPVC hunnadapter

parameter søknad Tekniske standarder

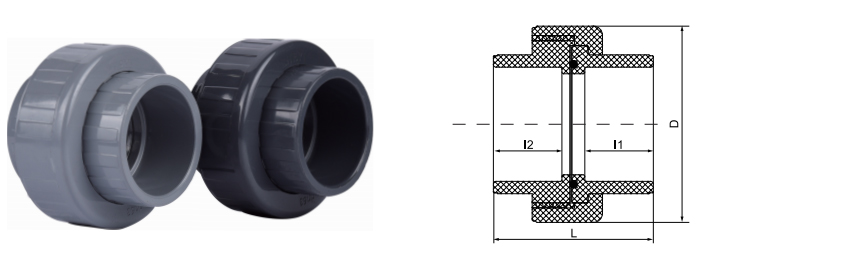

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TREDEL

UPVC / CPVC I Union

SCH80/DIN UPVC/CPVC I Union er en spesialisert tredelt rørfitting designet for å lette rask tilkobling og frakobling av rørseksjoner uten å kreve permanent modifikasjon av systemet. Produsert i samsvar med både ASTM SCH80 og DIN-standarder, gir disse fagforeningene et allsidig grensesnitt for høytrykksvæskehåndtering. UPVC-varianten (Unplasticized Polyvinyl Chloride) er konstruert for generell kjemisk motstand og vannsystemer ved omgivelsestemperatur, mens CPVC-versjonen (Chlorinated Polyvinyl Chloride) utvider servicekapasiteten til korrosive miljøer med høy temperatur. Den interne O-ringpakningen sikrer en lekkasjesikker overgang, noe som gjør den til en kritisk komponent for systemer som krever hyppig vedlikehold eller modulære rekonfigurasjoner i tunge industrisektorer.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Dual-standard kompatibilitet

Tilgjengelig i både SCH80 (ANSI) og DIN dimensjonsspesifikasjoner, noe som sikrer sømløs integrasjon i internasjonale rørprosjekter og eksisterende infrastruktur.

⦿

Kjemisk treghet

Polymerstrukturen motstår oksidasjon, avleiring og elektrokjemisk korrosjon, og opprettholder strukturell integritet ved transport av aggressive syrer, baser og salter.

⦿

Termisk motstandsområde

UPVC-enheter støtter operasjoner opp til 60 °C, mens CPVC-varianter rommer høytemperaturvæsker opp til 95 °C, og gir stabilitet for kjernekraft og litiumbatteribehandling.

⦿

Høytrykksvurdering

SCH80-veggtykkelsen gir økt mekanisk styrke og trykkdemping sammenlignet med standard SCH40-beslag.

Teknisk parametersett

Teknisk parameter Spesifikasjonsdetaljer

Materialsammensetning UPVC (polyvinylklorid) / CPVC (klorert polyvinylklorid)

Overholdelse av standarder ASTM D2467 (SCH80), DIN 8061/8062

Tetningsmateriale EPDM / FKM (Viton) O-ringer for kjemisk kompatibilitet

Tilkoblingstyper Sokkel (løsningsmiddelsveis) eller gjenget (NPT/BSPT)

Arbeidstrykk PN10 / PN16 (Avhengig av temperatur og diameter)

Primære applikasjonsscenarier

⚙

Halvledere og elektronikk

Transport av ultrarent vann (UPW) og elektroniske kjemikalier i renromsmiljøer for å forhindre ionisk forurensning.

⚙

Energi og kjemisk prosessering

Håndtering av elektrolytter i produksjon av litiumbatterier, produksjon av solcelleceller og syre-base transport i metallurgiske anlegg.

⚙

Vannbehandling

Integrering i industrielle renseanlegg, avsaltningssystemer og distribusjonsnettverk for drikkevann.

⚙

Mat og legemidler

Væsketransport i sanitærmiljøer som krever ikke-giftige, ikke-lekkende rørmaterialer som overholder FDA- og NSF-standarder.

Installasjonsretningslinjer

Påføring av løsemiddelsement: Sørg for at muffen og rørenden er rene og tørre før du påfører passende primer og løsemiddelsement. Tillat tilstrekkelig herdetid basert på produsentens trykkvurderingstabeller før systemet aktiveres.
Inspeksjon av tetningen: Før montering må du kontrollere at O-ringen sitter riktig og er fri for rusk. Smør med et silikonbasert smøremiddel om nødvendig; unngå petroleumsbaserte oljer som kan bryte ned EPDM-tetninger.
Termisk ekspansjon: I høytemperatur CPVC-installasjoner, ta hensyn til koeffisienten for lineær ekspansjon. Fagforeninger bør plasseres for å unngå overdreven belastning forårsaket av termisk bevegelse.
Oppbevaringsforhold: Oppbevar beslag i et skyggefullt område unna direkte UV-eksponering for å forhindre langvarig skjørhet. Oppbevar enhetene i originalemballasjen for å beskytte gjengene og tetningsflatene mot mekanisk skade.

Kritiske vedlikeholdsmerknader

Etter eventuell demontering, skift alltid ut O-ringpakningen. Gjenbruk av komprimerte tetninger fører til uforutsigbar lekkasjeytelse.
Inspiser unionsmuttergjengene med jevne mellomrom for tegn på deformasjon eller stressbleking, spesielt i systemer med hyppige temperatursvingninger.
Ikke bruk metallverktøy for å stramme unionsmutteren mer enn håndstramming pluss en kvart omdreining. Overmomentering induserer spenningssprekker i termoplastiske muttere.
For CPVC-unioner i kontinuerlig varmdrift over 80°C, implementer en halvårlig inspeksjonsprotokoll for materialmisfarging eller krakelering på overflaten.
