SCH8O/DIN UPVC/CPVC Looper Flens

UPVC/CPVC Looper Flange brukes i industri- og konstruksjonsapplikasjoner. Den tilbyr korrosjonsbestandighet og høytemperaturytelse, noe som gjør den egnet for transport av ulike væsker og gasser.

Flensen er designet for enkel installasjon, for å sikre sikre rørforbindelser og redusere lekkasjerisiko. UPVC/CPVC Looper Flange er ideell for industrier som vannbehandling, kjemikalier og HVAC, og forlenger effektivt levetiden til rørsystemer.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC Blind Flange
Neste：SCH8O/DIN UPVC/CPVC Reduserende Tee

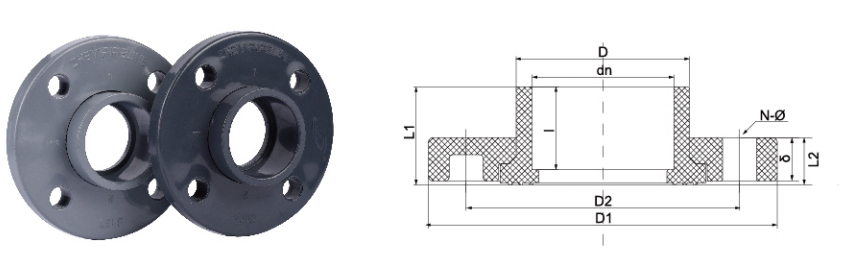

parameter søknad Tekniske standarder

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DJEGN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	8	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	JEG	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-λ	4-→14	4-→14	4-→14	4-→18	4-→18	4-→18	4-→18	8-TJEGL 18	8-TJEGL 18	8-TJEGL 18	8-→22	8-→22	12-≥22	12-≥22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	8	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	JEG	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-λ	4-→16	4-→16	4-→16	4-→16	4-→16	4-→19	4-→19	4-→19	4-→19	8-→22	8-→22	8-→22	12-≥24	12-≥24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	8	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	JEG	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-λ	4-→15	4-→15	4-→19	4-→19	4-→19	4-→19	4-→19	8-≥19	8-≥19	8-→23	8-→23	12-≥23	12-→25	16-≥25

SCH80/DIN UPVC/CPVC Looper Flange - Sikre og allsidige rørtilkoblinger

SCH80/DIN Looper Flange er en konstruert komponent designet for å skape pålitelige og demonterbare tilkoblinger i PVC- og CPVC-rørsystemer. Det letter integreringen av plastrørledninger med metalliske flenser, pumper og ventiler, og overholder både SCH80- og DIN-stogarder. Dette produktet er produsert for å sikre dimensjonal konsistens og mekanisk integritet under spesifiserte driftsforhold, noe som gjør det egnet for et bredt spekter av industrielle applikasjoner.

Produktegenskaper

Dobbel standardkompatibilitet: Designet for å passe begge SCH80 and DIN boltmønstre, som gir en allsidig løsning for systemer som krever internasjonal kompatibilitet. Denne funksjonen forenkler anskaffelser for prosjekter som må overholde flere regionale standarder.
Korrosjonsmotstand: Fremstilt fra UPVC (Uplastisert polyvinylklorid) eller CPVC (Klorert polyvinylklorid), er flenslegemet motstandsdyktig mot et bredt spekter av kjemikalier, syrer, alkalier og salter. Denne egenskapen er kritisk for langvarig bruk i etsende miljøer.
Strukturell integritet: Sløyfedesignet lar flensen rotere fritt for boltinnretting, noe som forenkler installasjonen mens kjernenavet opprettholder en stiv forbindelse til røret. Dette forhindrer belastning på skjøtene og sikrer en sikker tetning.
Høytrykksvurdering: Konstruert for å tåle trykkvurderinger i samsvar med SCH80-rørplanen, noe som gjør den egnet for applikasjoner som krever høyere trykktoleranse enn standard PVC-systemer.

Tekniske spesifikasjoner

Materiale	Dimensjoner	Standard	Nominelt trykk
UPVC (PVC-U) /CPVC (PVC-C)	Se SCH80- og DIN-spesifikasjonene	ASTM D1784/ DIN EN ISO 1452	PN10 /Klasse 150
Tilgjengelige størrelser	Tilkoblingstype	Farge	Pakningskompatibilitet
1/2 tomme til 12 tomme (DN15 til DN300)	Solvent Cement Socket	Grå (UPVC), Lysegrå/Tan (CPVC)	EPDM, FPM (FKM)

Applikasjonsfelt

SCH80/DIN Looper Flange brukes i systemer som krever en sikker, kjemisk motstandsdyktig og demonterbar tilkobling. Typiske bruksområder inkluderer:

Vann- og avløpsrenseanlegg
Kjemiske prosesserings- og håndteringsanlegg
Industrielle prosessrør for etsende væsker
Basseng- og akvatiske systemer som krever robuste, langvarige komponenter
Gruvedrift og raffineringsvirksomhet
Kraftproduksjonsanlegg

---

Ofte stilte spørsmål

1. Hvordan skiller en UPVC-sløyfeflens seg fra en tradisjonell fast flens ved installasjon og bruk?

En løkkeflens har en frittroterende ring, som forenkler innrettingen av boltehull under installasjon, en betydelig fordel i trange rom eller når rør allerede er sikret. En fast flens krever presis rotasjonsjustering av hele rørseksjonen, noe som kan være mer utfordrende. Den roterende mekanismen til løkkeflensen hjelper også med å redusere belastningen på rørsystemet, spesielt ved tilkobling til faste metallkomponenter. For spesifikke installasjonsinstruksjoner og beste praksis, se vår tekniske dokumentasjon eller kontakt vårt supportteam.

2. Hva er temperatur- og trykkbegrensningen for SCH80/DIN CPVC-flensen, og hvordan er den sammenlignet med metallflenser i etsende miljøer?

SCH80/DIN CPVC-flensen er konstruert for applikasjoner med høyere temperatur enn UPVC, med en maksimal driftstemperatur typisk opp til 200°F (93°C) og en trykkvurdering i samsvar med SCH80-standarder. Mens metallflenser ofte har høyere ultimate trykkvurderinger, er de utsatt for korrosjon fra mange industrielle kjemikalier. Derimot opprettholder CPVC-flensen sin strukturelle integritet i korrosive medier, noe som kan forringe metalliske alternativer. Beslutningen mellom CPVC og en metallflens bør være basert på en omfattende analyse av væsketype, driftstemperatur og nødvendig trykk. Vårt ingeniørteam kan gi en detaljert materialkompatibilitetsanalyse for din spesifikke applikasjon.

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Looper Flens For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC Looper Flens For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis

Nyheter

Forstå kjemiske og litium UPVC/CPVC -ventiler (DIN/ANSI): ...
Sep 11,2025
Introduksjon til UPVC- og CPVC -ventiler Hva er UPVC og CPVC -ventiler ? UPVC (uplastisert polyvinylklorid) og CPVC (klorert polyvinylklorid) er holdbare, korrosjonsresistente termoplast som vanligvis bru...
lær mer
UPVC/CPVC Pipe Fittings: The Ultimate Guide to Installatio...
Sep 04,2025
Innledning: En omfattende guide til UPVC/CPVC rørbeslag I moderne konstruksjon, boligrenovering og industrifelt er rørledningssystemer en uunnværlig livline. Og UPVC (Uplastisert polyvinylklorid) og ...
lær mer
Velge riktig UPVC- eller CPVC -ventil for kjemisk og litiu...
Aug 25,2025
Å velge riktig ventil er en kritisk beslutning i enhver kjemisk prosessering eller litium-ion-batteriproduksjonsanlegg. Feil valg kan føre til lekkasjer, kostbar driftsstans og sikkerhetsfarer. Når du arbeider med ets...
lær mer

Legg igjen en beskjed

Streng kvalitetskontroll

ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.
Presisjonsytelsestesting

Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN UPVC/CPVC Looper Flens Bransjekunnskap

Hvordan velge riktig UPVC/CPVC Looper Flens ? Veiledning for trykkvurdering og temperaturtilpasning

UPVC (uplastisert polyvinylklorid) og CPVC (klorert polyvinylklorid) Looper Flange spiller en nøkkelrolle i industrielle rørsystemer, spesielt i situasjoner der termisk ekspansjon, vibrasjon eller rørforskyvning må bufres. Riktig valg krever omfattende vurdering av materialegenskaper, trykkvurdering, temperaturområde og spesifikke industrianvendelseskrav. Følgende er en utvalgsguide for ulike bransjer:

1. Materialvalg: UPVC vs CPVC
UPVC: Egnet for normal temperatur (0°C~60°C) og lavtrykksscenarier, syre- og alkalikorrosjonsbestandighet, lav pris, ofte brukt i drikkevann (drikkevann) og industriell vannbehandling (industriell vannbehandling).
CPVC: Høyere temperaturmotstand (-20°C~110°C), sterkere trykkmotstand, egnet for høytemperaturmedier, for eksempel kjølevæsketransport i solcelleindustrien eller etsende væsker i metallurgi (metallurgi).

2. Trykknivåtilpasning
Klasse 150: Egnet for lavtrykkssystemer, som trygt drikkevann og ultrarent vannlevering for elektroniske halvledere.
Klasse 200/Klasse 300: Egnet for mellom- og høytrykksscenarier, for eksempel hjelperørledninger til kjernekraftverk eller høytrykksutslippssystemer for industrielt avløpsvann.

3. Veiledning for tilpasning av industriapplikasjoner
Medisin: Må overholde FDA-standarder, CPVC (høytemperatursteriliseringsmotstand) foretrekkes, og trykknivået er vanligvis klasse 150.
Fotovoltaisk: CPVC er mer egnet fordi det involverer høytemperatur kjølevæskesirkulasjon og krever temperatur- og trykkmotstand (klasse 200 ).
Metallurgi: Sterkt syre/alkali-miljø, UPVC (normal temperatur) eller CPVC (høy temperatur), trykknivået må velges i henhold til pumpetrykket (vanligvis klasse 200~300).
Kjernekraft: Hjelperør kan bruke CPVC (strålingsbestandig modifisert versjon), klasse 300 for å sikre sikkerhetsredundans.
Elektronisk halvleder: Ultrarent vannsystem anbefaler UPVC (lavt bunnfall), klasse 150 er tilstrekkelig.

4. Installasjons - og vedlikeholdsanbefalinger
Unngå overtemperatur og overtrykk: UPVC er lett å myke ved >60°C, og CPVC krever ekstra støtte ved >110°C.
Tilpasning av tetningsmateriale: EPDM-pakninger er egnet for drikkevann, og PTFE-pakninger er mer egnet for sterke syrer (som metallurgisk avløpsvann).
Regelmessig inspeksjon: Svært korrosive miljøer som industrielt avløpsvann krever forkortede vedlikeholdssykluser.
