SCH8O/DIN UPVC/CPVC Reduserende Tee

UPVC/CPVC Reducing Tee brukes i vannbehandlings-, kjemisk- og byggeindustrien. Laget av høykvalitets UPVC- eller CPVC-materialer, har den korrosjonsbestandighet og høytemperaturytelse.

Reducing Tee er designet for å koble sammen rør med forskjellige diametre, noe som tillater jevne overganger i rørsystemet, reduserer strømningsmotstanden og forbedrer den generelle effektiviteten. Den er enkel å installere, tilbyr tetting for å forhindre lekkasje, og er lett for praktisk transport og installasjon. Reducing Tee overholder internasjonale standarder for å sikre pålitelig kvalitet.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC Looper Flens
Neste：SCH8O/DIN UPVC/CPVC 45°Elbow

parameter søknad Tekniske standarder

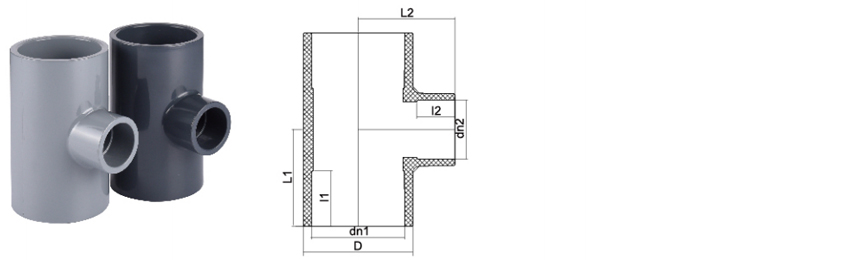

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Reducing Tee - Standard-kompatible rørtilpasningsløsninger

Denne produktsiden gir tekniske spesifikasjoner og applikasjonsdetaljer for våre SCH80 og DIN standard UPVC/CPVC reduserende tees. Disse beslagene er konstruert for presis strømningsomdirigering og diameterreduksjon i industrielle rørsystemer, noe som sikrer pålitelig ytelse i ulike væskeoverføringsapplikasjoner.

Produktegenskaper

Dobbel standardoverholdelse: Produsert i samsvar med både ASTM D1784 (SCH80) og DIN 8063 standarder, som sikrer dimensjonsnøyaktighet og kompatibilitet med et bredt spekter av industrielle rørnettverk.
Korrosjonsmotstand: Fremstilt av uplastisert polyvinylklorid (UPVC) og klorert polyvinylklorid (CPVC), som gir motstand mot syrer, alkalier, salter og andre etsende kjemikalier. Denne egenskapen forlenger levetiden innen kjemisk prosessering, vannbehandling og laboratorieapplikasjoner.
Strukturell integritet: Designet med robust veggtykkelse for å tåle høye trykk- og temperaturvariasjoner, og opprettholde leddstabilitet under driftsspenning. Egnet for både trykk- og ikke-trykkapplikasjoner, inkludert systemer for drikkevann, industrikjemikalier og avløpsvann.
Sømløs tilkobling: Konstruert for sikker, lekkasjefri løsemiddelsement eller gjengede tilkoblinger, noe som letter effektiv installasjon og systemvedlikehold. Den nøyaktige indre boringen fremmer jevn væskestrøm, og minimerer trykktap og turbulens.

Tekniske spesifikasjoner

Parameter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiale	UPVC (Type I klasse I), CPVC (celleklasse 23447)	UPVC, CPVC
Standarder	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Driftstrykk	Opptil 150 PSI ved 73,4°F (23°C)	PN 10 /PN 16
Temperaturområde	UPVC: 0°C til 60°C; CPVC: -10°C til 95°C	UPVC: 0°C til 60°C; CPVC: -10°C til 95°C

Applikasjonsområder

SCH80/DIN UPVC/CPVC-reduserende tee er en integrert komponent i systemer som krever holdbar og pålitelig flytstyring. Applikasjonen spenner over ulike bransjer, inkludert:

Kjemisk prosessering og lagring
Vannbehandlings- og distribusjonsanlegg
Avløpshåndteringssystemer
Laboratorievæskeoverføringsledninger
Mat- og drikkevareforedling

Vanlige innkjøpsforespørsler

1. Hva er de viktigste forskjellene mellom SCH80 og DIN standard reduserende tees, og hvordan velger jeg den rette for prosjektet mitt?

Den primære forskjellen ligger i deres dimensjonsstandarder og trykkvurderinger. SCH80 er en amerikansk standard basert på rørstørrelse, mens DIN er en europeisk metrisk standard basert på nominelt trykk (PN). SCH80-beslag brukes ofte i Nord-Amerika for høytrykksapplikasjoner, mens DIN er utbredt i Europa og Asia. Det riktige valget avhenger av din eksisterende rørinfrastruktur og prosjektkrav. For detaljert dimensjonering og kompatibilitetsinformasjon, vennligst se de tekniske spesifikasjonene eller kontakt vårt ingeniørteam for å sikre sømløs integrasjon.

2. Hvordan er temperatur- og trykkvurderingen til en UPVC-reduserende tee sammenlignet med en CPVC-reduserende tee i et kjemisk prosesseringsmiljø?

UPVC- og CPVC-beslag er begge svært kjemikaliebestandige, men de er forskjellige i driftstemperaturgrenser. UPVC er egnet for applikasjoner med en maksimal temperatur på omtrent 60°C (140°F), mens CPVC kan håndtere høyere temperaturer opp til 95°C (203°F) og er egnet for varme etsende væsker. Hvis applikasjonen din involverer varme væsker eller damp, er en CPVC-reduserende tee det mer passende og pålitelige valget. Å velge riktig materiale er avgjørende for systemintegritet og lang levetid. Våre produktdatablader inneholder spesifikke trykkdegraderingskurver for ulike temperaturer, som bør gjennomgås for dine spesifikke driftsforhold.

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Reduserende Tee For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC Reduserende Tee For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis

Nyheter

Forstå kjemiske og litium UPVC/CPVC -ventiler (DIN/ANSI): ...
Sep 11,2025
Introduksjon til UPVC- og CPVC -ventiler Hva er UPVC og CPVC -ventiler ? UPVC (uplastisert polyvinylklorid) og CPVC (klorert polyvinylklorid) er holdbare, korrosjonsresistente termoplast som vanligvis bru...
lær mer
UPVC/CPVC Pipe Fittings: The Ultimate Guide to Installatio...
Sep 04,2025
Innledning: En omfattende guide til UPVC/CPVC rørbeslag I moderne konstruksjon, boligrenovering og industrifelt er rørledningssystemer en uunnværlig livline. Og UPVC (Uplastisert polyvinylklorid) og ...
lær mer
Velge riktig UPVC- eller CPVC -ventil for kjemisk og litiu...
Aug 25,2025
Å velge riktig ventil er en kritisk beslutning i enhver kjemisk prosessering eller litium-ion-batteriproduksjonsanlegg. Feil valg kan føre til lekkasjer, kostbar driftsstans og sikkerhetsfarer. Når du arbeider med ets...
lær mer

Legg igjen en beskjed

Streng kvalitetskontroll

ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.
Presisjonsytelsestesting

Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN UPVC/CPVC Reduserende Tee Bransjekunnskap

Utvalg av UPVC/CPVC Reduserende Tees i industrielle rørsystemer: størrelsesstandarder, trykkvurderinger og kjemisk kompatibilitet

I industrielle rørsystemer må valget av UPVC/CPVC-reduserende tees (Reducing Tees) vurdere størrelsesstandarder, trykkvurderinger og kjemisk kompatibilitet for å sikre systemsikkerhet og langsiktig stabilitet. Følgende er viktige utvalgspunkter for ulike bransjeapplikasjoner:

1. Størrelsesstandarder og trykkvurderinger
UPVC (uplastisert polyvinylklorid) er egnet for normal temperatur og lavtrykksscenarier (som ≤60°C), og brukes ofte i drikkevann, industriell vannbehandling og andre systemer. Størrelsen må være i samsvar med ISO 1452 eller ASTM D1785 standarder.

CPVC (klorert polyvinylklorid) har høyere temperaturmotstand (opptil 90°C) og er egnet for høytemperaturvæsker, som kjølevæskerør i solcelleindustrien eller beiseprosesser i metallurgi. Den må være i samsvar med ASTM F441-standarder og trykkvurderingen må samsvare med systemdesignet (som SCH 80/40).

2. Kjemisk kompatibilitet
Ulike bransjer har strenge krav til korrosivitet av materialer:

Den elektroniske halvleder- og medisinindustrien krever rør med høy renhet. CPVC har utmerket kjemisk motstand og kan motstå ultrarent vann og svake syre/alkali-medier.
I hjelpesystemet til kjernekraftverk må UPVC/CPVC bestå strålingsmotstandstesten for å unngå lekkasje på grunn av kjemisk nedbrytning.
Når industrielt avløpsvann inneholder etsende stoffer (som klor og sulfid), har CPVC bedre korrosjonsbestandighet enn UPVC, men antialdringsytelsen etter langvarig kontakt må verifiseres.

3. Forslag til tilpasning av bransjeapplikasjoner
Sikkert drikkevann: NSF-sertifisert UPVC foretrekkes for å sikre ikke-toksisitet.
Høy temperatur/korrosive scenarier (som metallurgi, fotovoltaikk): CPVC er mer pålitelig, og ekstra oppmerksomhet må rettes mot grensesnittet tetningsmateriale (som EPDM pakning).
Presisjonsindustri (halvledere, medisin): Velg CPVC med glatt innervegg for å redusere risikoen for væskerester.
