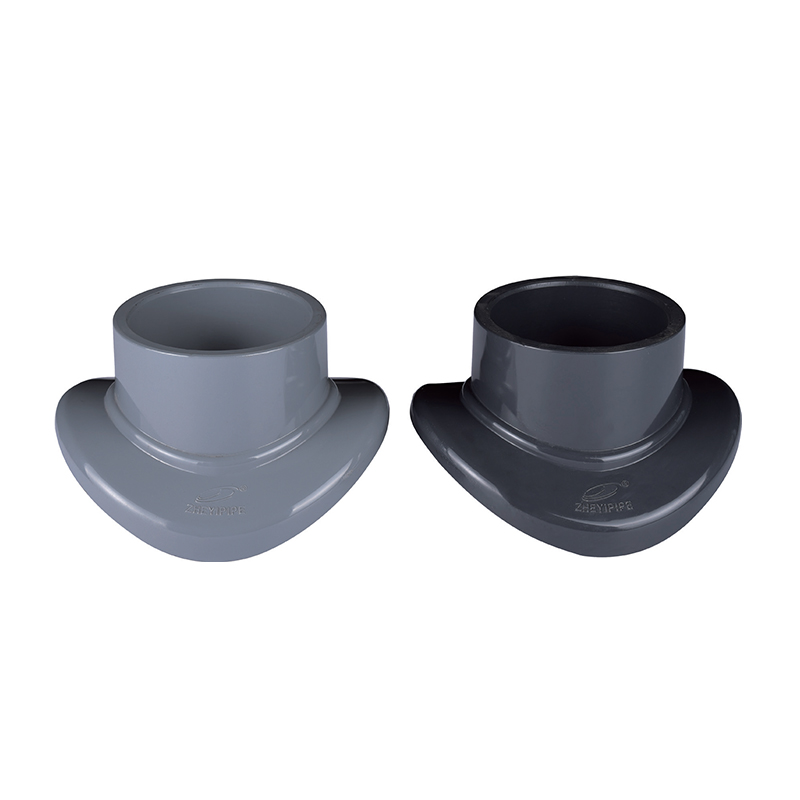

SCH8O/DIN UPVC/CPVC Sadelledd

Sadelleddet er kjent for sin unike sadelformede design, som tillater grenforbindelser uten å kutte eller skade hovedrørledningen. Dette forenkler installasjonen og reduserer konstruksjonsvansker og kostnader samtidig som det gir tetteytelse for å forhindre lekkasje.

Den er egnet for varmt- og kaldtvannsforsyningssystemer, brannsikringssystemer og industrier som kjemikalier og farmasøytiske produkter. UPVC/CPVC seteledd gir pålitelige tilkoblingsløsninger for ulike bruksområder.

Kontakt oss

Tidligere：UPVC/CPVC -rørstøtte
Neste：SCH8O/DIN UPVC/CPVC Ⅱ Union

parameter søknad Tekniske standarder

Nominell størrelse Φ	ΦD	ΦD1	ΦD2	R	H	jeg
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · SADELD

UPVC / CPVC Branch Connection Solution

Klem-på-design · Ingen rørledningsskjæring · Dobbelt standard samsvar

SCH80/DIN UPVC/CPVC sadelskjøt er en spesialisert rørkomponent designet for forgrening av eksisterende rørledninger uten behov for kutting eller omfattende systemrekonfigurering. Produsert for å overholde både amerikanske SCH80 og europeiske DIN dimensjonsstandarder, er disse seteleddene tilgjengelige i uplastisert polyvinylklorid (UPVC) og klorert polyvinylklorid (CPVC). Den mekaniske strukturen består av en todelt klemmekonstruksjon som skaper en lekkasjesikker forbindelse rundt hovedrøret, noe som letter installasjonen av sekundærledninger for væskefordeling. Disse skjøtene er konstruert for å tåle konsentrerte kjemiske konsentrasjoner og høytrykksmiljøer som er vanlige ved industriell væskehåndtering, og gir et stabilt grensesnitt for sensorer, målere eller laterale rørforlengelser.

◆

Kjemisk treghet

Både UPVC- og CPVC-varianter viser høy motstand mot syrer, baser og salter, og forhindrer materialnedbrytning ved transport av korrosive industrielle væsker eller ultrarent vann.

◆

Strukturell integritet

SCH80-veggtykkelsen gir økte trykkklasser sammenlignet med standardbeslag, og sikrer at seteledden opprettholder sin tetning under hydrauliske svingninger.

◆

Enkel integrasjon

Klemmemekanismen muliggjør rask utvidelse av rørnettverk, noe som reduserer arbeidstimer og nedetid betydelig under anleggsoppgraderinger eller vedlikehold.

◆

Temperatur allsidighet

CPVC-varianten støtter forhøyede temperaturområder opp til 93 °C (200 °F), noe som gjør den egnet for transport av varme etsende væsker og industriell vannbehandling.

Tekniske spesifikasjoner

Standard samsvar ASTM SCH80, DIN 8061/8062

Materialalternativer UPVC (polyvinylklorid), CPVC (klorert polyvinylklorid)

Tilkoblingstype Mekanisk klemme med O-ringpakning / løsemiddelsementgrensesnitt

Størrelsesområde Kompatibel med primærrørdiametre fra 20 mm til 400 mm

Arbeidstrykk PN10 - PN16 (Avhengig av størrelse og materiale)

Nøkkelfunksjoner

Klem-på-design eliminerer rørledningsskjæring

O-ringtetning gir lekkasjesikker grenforbindelse

Kompatibel med SCH80 og DIN rørdimensjoner

CPVC-kvalitet støtter bruk av varme væsker opp til 93°C

Egnet for installasjon av sensor, måler eller siderør

Reduserer systemets nedetid under utvidelse

Halvledere og elektronikk

Distribusjon av vann av elektronisk kvalitet og ultrarent vann (UPW) i renromsmiljøer hvor lav utvaskbarhet kreves.

Kjemisk og metallurgi

Sikker transport av konsentrerte syrer og alkaliske væsker i metallpletterings- og kjemiske prosessanlegg.

Fornybar energi

Rørinfrastruktur for solcelleproduksjon og elektrolyttproduksjonslinjer for litiumbatterier.

Industriell vannbehandling

Håndtering av industrielt avløpsvann, avsalting av sjøvann og transport av avionisert vann i kjernefysiske og matvareanlegg.

▼

Installasjonsretningslinjer

Overflateforberedelse: Sørg for at hovedrøroverflaten er fri for rusk, riper eller fuktighet før du monterer salleddet for å sikre at pakningen oppnår en lufttett forsegling.
Momentkontroll: Når du strammer til de mekaniske boltene på seteklemmen, påfør jevnt dreiemoment på alle punkter for å forhindre lokalisert belastning på UPVC/CPVC-materialet, noe som kan føre til sprekkdannelser i miljøet.
Bruk av lim: For løsemiddelsveisede saltyper, bruk passende primer og sement spesifisert for UPVC eller CPVC. Ikke bland sement beregnet for ulike materialtyper.
Oppbevaringsforhold: Oppbevar komponenter i et kjølig, tørt miljø unna direkte UV-eksponering. Langsiktig ultrafiolett stråling kan påvirke slagfastheten til PVC-baserte polymerer over tid.

▲

Vedlikehold og inspeksjon

Inspiser O-ringpakningen med jevne mellomrom for tegn på kompresjonssett eller kjemisk angrep. Skift ut hvis det observeres sprekker eller utflating.
Kontroller boltemomentet årlig. Vibrasjoner eller termisk sykling kan føre til at den mekaniske klemmen gradvis løsner.
For CPVC-salledd i varm drift, overvåk for misfarging eller sprøhet som tidlige indikatorer på materialnedbrytning.
Ved demontering, skift alle pakninger og O-ringer i stedet for å gjenbruke gamle pakninger for å opprettholde lekkasjesikker integritet.

Disse salleddene brukes på tvers av kjemiske, metallurgiske, fotovoltaiske, kjernefysiske, litium-, elektroniske halvleder-, mat-, farmasøytiske, bil- og industrielle vannbehandlingsindustrier for håndtering av syre-alkalivæsker, ultrarent vann, drikkevann, elektronisk vann og industrielle avløpsvannrørledninger.

DIN 8061/8062 ASTM SCH80 UV-bestandig (utvalgte kvaliteter) Kjemikaliebestandig
