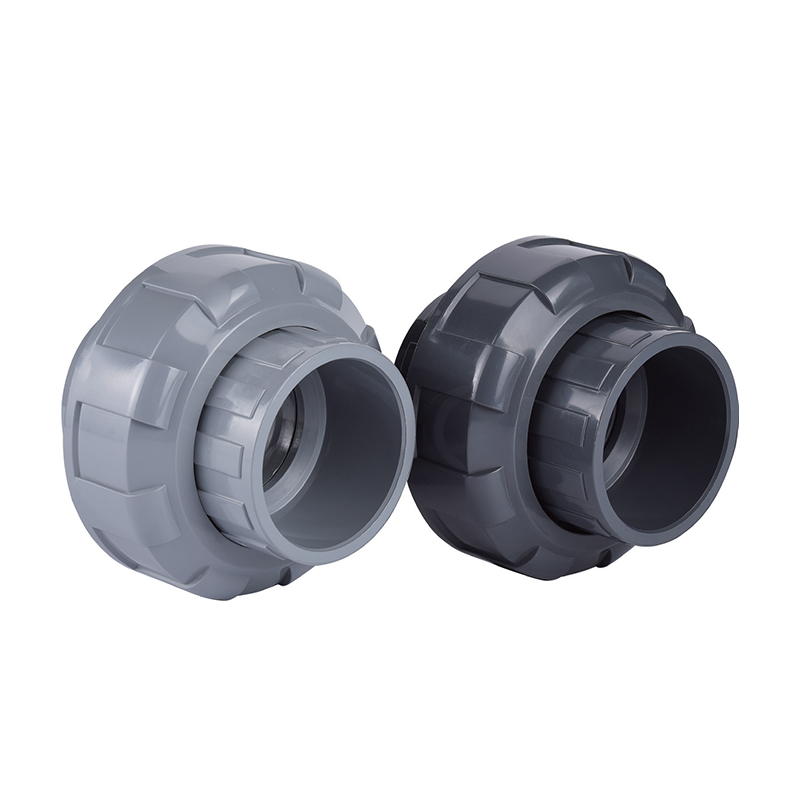

SCH8O/DIN UPVC/CPVC Ⅱ Union

UPVC/CPVCⅡ-unionen har antialdringsegenskaper, og opprettholder fysisk og kjemisk ytelse selv i tøffe miljøer. Designet tillater rask og enkel installasjon uten komplekse verktøy, noe som sparer tid og kostnader.

Unionen tilbyr eksepsjonell tetningsytelse, forhindrer effektivt lekkasje og sikrer stabiliteten og sikkerheten til systemet.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC Sadelledd
Neste：SCH8O/DIN UPVC/CPVC Ⅰ Union

parameter søknad Tekniske standarder

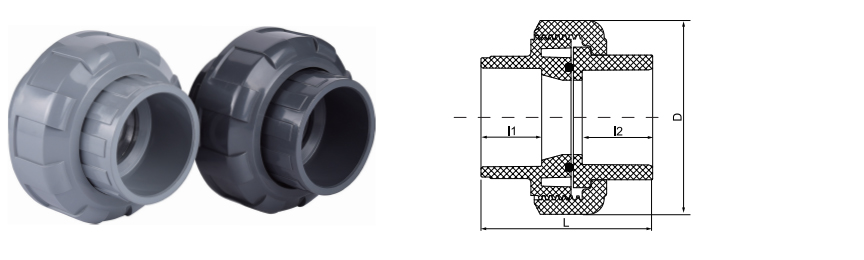

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · TRE-DELS UNION

UPVC / CPVC Type II Union

Hylse eller gjenget · EPDM/FKM-tetning · Dual Standard

SCH80/DIN UPVC/CPVC II Union er en kritisk komponent designet for sikker tilkobling og enkelt vedlikehold av industrielle termoplastiske rørsystemer. Konstruert for å møte både ASTM Schedule 80 og DIN metriske standarder, har denne unionen en tredelt konstruksjon som gjør det mulig å koble fra rørseksjoner uten å kutte ledningen. UPVC (Unplasticized Polyvinyl Chloride)-varianten gir kjemisk motstand for generell vannbehandling og korrosiv væsketransport, mens CPVC-versjonen (Chlorinated Polyvinyl Chloride) brukes spesielt for applikasjoner med høyere temperaturer og aggressiv kjemisk prosessering. De presisjonsmaskinerte gjengene og høyverdige EPDM- eller FKM-O-ringene sikrer en lekkasjesikker tetning under nominelle trykkforhold, noe som gjør den til et standardvalg for høy renhet og industriell væskehåndtering.

Dobbel standardkompatibilitet

Tilgjengelig i SCH80 (ASTM) og DIN-spesifikasjoner for å integreres sømløst i ulike internasjonale rørkonfigurasjoner.

Materialallsidighet

UPVC-alternativer for korrosive væsker i omgivelsestemperatur og CPVC for kjemisk motstand ved forhøyede temperaturer opp til 93 °C (200 °F).

Systemvedlikehold

Unionsdesignet muliggjør rask utskifting av ventiler eller utstyr, noe som reduserer nedetid i miljøer med kontinuerlig behandling.

Kjemisk treghet

Ikke-korrosivt termoplastisk materiale forhindrer ioneutlekking, og opprettholder renheten til mediet i sensitive elektroniske eller farmasøytiske applikasjoner.

Tekniske spesifikasjoner

Materialalternativer

UPVC (grå), CPVC (lys grå/beige)

Trykkvurdering

PN16 eller SCH80 (varierer etter størrelse og temperatur)

Tilkoblingstype

Sokkel (løsningsmiddelsement) eller gjenget (NPT/PT)

Tetningsmateriale

EPDM eller FKM (Viton) O-ringer

Standard samsvar

ASTM D2467, ASTM F439, DIN 8063

▣

Halvledere og elektronikk

Transport av ultrarent vann (UPW) og elektroniske kjemikalier der metallisk forurensning må elimineres.

▣

Kjemisk og metallurgi

Transport av syrer, baser og salter i pletteringslinjer, beisingsprosesser og kjemiske doseringssystemer.

▣

Fornybar energi

Rør for fotovoltaisk (PV) celleproduksjon og elektrolyttbehandling av litiumionbatterier.

▣

Industriell vannbehandling

Håndtering av industrielt avløpsvann, avsalting av sjøvann og distribusjon av drikkevann.

▣

Mat og farmasøytisk

Sanitær transport av avionisert vann og rengjøring-på-plass (CIP) løsninger.

Installasjonsretningslinjer

Løsemiddelsveising: Sørg for at rørendene er firkantede og avgradede. Bruk passende primer og løsemiddelsement spesifikt for materialet (UPVC vs. CPVC) for å sikre en molekylær binding.
Inspeksjon av O-ringen: Før montering må du kontrollere at O-ringen sitter riktig i sporet og fri for rusk for å forhindre bypass-lekkasje.
Håndstramming: Skjøter bør generelt strammes for hånd. Unngå overmoment med skiftenøkler, da overdreven kraft kan forårsake spenningssprekker i termoplastiske mutterkomponenter.
Oppbevaringsbetingelser: Oppbevares i et kjølig, tørt miljø vekk fra direkte UV-eksponering for å forhindre langvarig nedbrytning av polymerstrukturen.
Termisk ekspansjon: Når det brukes i CPVC-høytemperaturlinjer, sørg for at rørsystemet inkluderer tilstrekkelige ekspansjonsløkker for å forhindre mekanisk belastning på skjøtene.

Vedlikehold og inspeksjon

Kontroller unionsmutteren med jevne mellomrom for tegn på kryping eller sprekker, spesielt ved høysyklus termiske applikasjoner.
Skift ut O-ringer under eventuell demontering. Gjenbruk av komprimerte eller gamle tetninger kompromitterer lekkasjeintegriteten.
For CPVC-foreninger i varme kjemiske tjenester, inspiser årlig for fargeendring eller mykgjøring av overflaten som indikatorer på kjemisk angrep.
Ikke bruk petroleumsbaserte smøremidler på gjenger eller O-ringer. Bruk kun silikonbaserte eller PTFE-smøremidler som er godkjent for termoplast.
Når du kobler til igjen etter vedlikehold, sørg for at gjengene er rene og uskadet. Kryssgjenging fører til umiddelbar forseglingssvikt.

Disse fagforeningene er bredt utplassert på tvers av kjemiske, metallurgiske, fotovoltaiske, kjernefysiske, litium-, elektroniske halvleder-, mat-, farmasøytiske, bil- og industrielle vannbehandlingsindustrier for håndtering av syre-alkalivæsker, ultrarent vann, drikkevann, elektronisk vann og industrielt avløpsvann.
