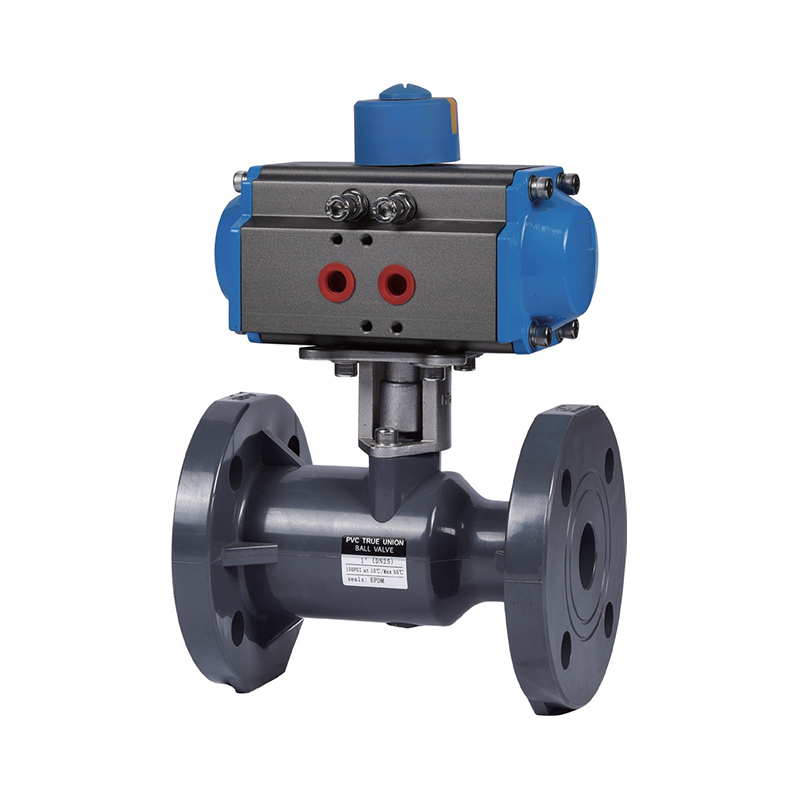

Pneumatisk flensballventil

Blant alle typer ventiler har den pneumatiske flensede kuleventilen væskemotstanden. Selv den reduserte boretypen har relativt lav væskemotstand. Ventilkroppen til den pneumatiske kuleventilen er utstyrt med skyvelagre for å redusere friksjonsmoment på stilken, noe som sikrer jevn og fleksibel langtidsdrift. Ventilsetet tilbyr tetningsytelse, laget av elastiske materialer som PTFE, noe som forbedrer tetningsevnen etter hvert som det middels trykket øker. I tillegg er STEM -forseglingen pålitelig og motstandsdyktig mot skade. På grunn av de selvsmørende egenskapene til materialene som er brukt og minimalt friksjonstap med ballen, har den pneumatiske kuleventilen en lang levetid. Fjærer mellom ballen, stilken og ventilkroppen hjelper til

Kontakt oss

PREV：Elektrisk flensballventil
NEXT：UPVC/CPVC elektriske drevne ventiler

Parameter Søknad Tekniske stogarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 1 "-4 ", DN25-DN100, DN32-DN110
(3) Standard: Din
(4) Tilkobling: Flens
(5) Arbeidstrykk: 150PSI, 1.0MPA
(6) Driftstemperatur: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Minimum lufttrykk: 45psi, 0,4MPa
(8) Kroppsfarge: UPVC (mørk grå), CPVC (lysegrå)

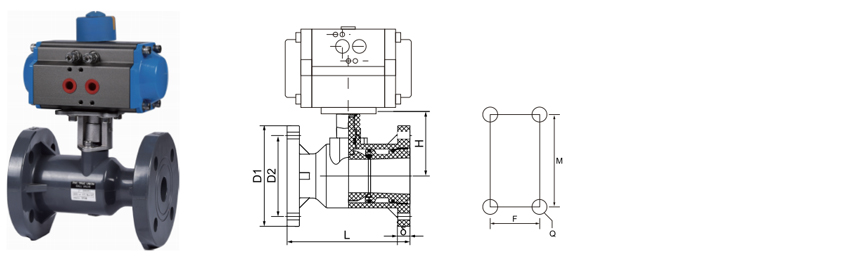

Størrelse/nom.		DN32	DN40	DN50	dn6e	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	Din	4-14	4 -φ18	4 -φ18	4 -φ18	4 -φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4 -φ16	4 -φ16	4 -φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Dreiemoment (n · m)		4	6	8	12	18	26	35

Aktuator Working Mode Double-Acting/Single-Acting (NC normalt lukket, ingen normalt åpent)

Spesifikasjon	20	25	32	40	50	63	75	90	110	140	160
Spesifikasjon	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Kontrollerende stress	4 ~ 8
Namur Standard Air Source -grensesnitt	G 1/4 "
Dobbeltvirkende aktuatormodeller	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	TBN63D	TBN75D	TBN83D	TBN92D	TBN105D	TBN125D
Enkelt fungerende aktuatormodeller	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	TBN83SK	TBN92SK	TBN105SK	TBN125SK	TBN140SK

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group er China Pneumatisk flensballventil For matindustri/bil/elektronisk Suppliers and Custom Pneumatisk flensballventil For matindustri/bil/elektronisk Factory. Vi ble grunnlagt i 2007, som spesialiserer oss på FoU, produksjon, salg og service av industrielle rørledninger av CPVC, og UPVC. Den har innhentet en produksjonslisens for spesialutstyr, Zhejiang Province vannrelaterte produkter sanitærlisensgodkjenningsdokument, IS09001 Kvalitetsstyringssystem Certificate, IS014001 Environmental Management System Certificate, IS045001 Occupational Health and Safety Management System Certificate og andre sertifikater. Det har også mer enn 50 uavhengige immaterielle rettigheter og import av selvledelse og eksportkraft. For å tilby diversifiserte produkter og bedre service har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og Amerika. Gjennom årene er produktene våre mye brukt i den kjemiske industrien, metallurgi, fotovoltaisk, kjernekraft, litium, elektronisk halvleder, mat, medisin, bilindustri, industrielt vannbehandling og andre industrier i syre og alkali væske, ultra-rent transport, drikkevann, elektronisk karakter vann, industriell vannpipelin transportransport. For øyeblikket har Zheyi Group satt opp over 30 salgsselskaper over hele landet. Kategorier av produkter eksporteres til Europa, Amerika, Sørøst -Asia og andre land og regioner. Våre produkter blir ønsket velkommen av kunder i nasjonale og internasjonale markeder.

Æresertifikat

Nyheter

Kjemisk/litium UPVC/CPVC -beslag: Viktige komponenter for ...
Jun 05,2025
CPVC -rør for litiumbatteriproduksjon : Sikre sikkerhet og effektivitet Den blomstrende litiumbatteriindustrien krever rørsystemer med høy ytelse som tåler aggressive kjemikalier og høye temperaturer. CPVC (k...
Les mer
Kjemisk/litium UPVC/CPVC -ventil: Viktige løsninger for tø...
Jun 01,2025
Etterspørselen etter UPVC og CPVC -ventiler I kjemikalie- og litiumbatteriindustrien fortsetter å vokse på grunn av deres korrosjonsmotstand, holdbarhet og kostnadseffektivitet. Disse ventilene spiller en kriti...
Les mer
CPVC -rør: En allsidig løsning for moderne rørbehov
May 22,2025
Kjemisk CPVC -rør : Korrosjonsbestandig og holdbar Klorert polyvinylklorid (CPVC) rør er mye brukt i industri- og boligapplikasjoner på grunn av deres eksepsjonelle motstand mot korrosjon, høye temperat...
Les mer

Meldings tilbakemelding

Streng kvalitetskontroll

Veiledet av prinsippet om "Quality First", utnytter Zheyi Group internasjonalt avansert utstyr og premium råvarer for å opprettholde streng kontroll over hvert stadium i produksjonen. Målet er å levere rørledningsprodukter som utmerker seg både i ytelse og estetikk.

Selskapet bruker topp moderne produksjonsutstyr og høykvalitetsmaterialer, inkludert Sekisui fra Japan og Lubrizol fra USA. Gjennom en sømløs blanding av sofistikerte produksjonsteknikker og profesjonell styring, gjennomgår hvert "Zheyi" -produkt streng kvalitetskontroll - fra produksjon og inspeksjon til endelig levering - for å forsøke perfeksjon i både utseende og funksjonalitet.
Presisjonsytelsestesting

Hos Zheyi er hvert produkt laget ikke bare med fokus på raffinert estetikk, men også med en urokkelig forpliktelse til overlegen intern kvalitet. Strengt ytelsestesting sikrer produktstabilitet og holdbarhet, selv under utfordrende forhold:

● Tetthetstest: Måler materialtetthet for å sikre strukturell enhetlighet og stabilitet.
● Vicat mykgjørende temperaturtest: Vurderer materialmykning under høye temperaturforhold for å sikre motstand mot deformasjon over forskjellige miljøer.
● Ovnstest: Simulerer langvarig varmemotstand, og verifiserer produktets evne til å tåle langvarig eksponering for høye temperaturer.
● Hydrostatisk test: Evaluerer rørledningsstyrke under høytrykksforhold for å garantere sikkerhet og pålitelighet.
● Drop Hammer Impact Test: Tests Impact Resistance for å sikre holdbarhet av produktet under transport, installasjon og daglig bruk.

Pneumatisk flensballventil Industry knowledge

Vanlig feildiagnose og vedlikeholdspraksis av pneumatiske flensballventiler (Multi-bransje-applikasjonsscenarier)

Pneumatiske flensballventiler er mye brukt i trygt drikkevann, metallurgi, fotovoltaikk, kjernekraft, elektronisk halvledere, medisin, industriell vannbehandling, industrielt avløpsvann og andre felt på grunn av deres raske åpning og lukking, god forsegling og høytrykksmotstand. I langvarig drift kan imidlertid feil oppstå på grunn av middels egenskaper, arbeidsforhold eller feil drift. Følgende er vanlige problemer og vedlikeholdsforslag, som analyseres i kombinasjon med forskjellige bransjescenarier:

1. Vanlig feildiagnose og løsninger
Ventil intern eller ekstern lekkasje
Mulige årsaker: Slitasje av tetningsringen (for eksempel langvarig aldring av PTFE), skade på ventilsetet og løse flensbolter.

Bransjeapplikasjonsforskjeller:
Medisin/elektronisk halvleder: Medier med høy renhet krever null lekkasje, og ventilsetematerialet må sjekkes regelmessig (for eksempel PPL-forsterket polytetrafluoroetylen).
Atomkraft/industrielt avløpsvann: Korrosive medier (som syre og alkali) er enkle å korrodere ventillegemet, og Hastelloy eller fluorforede ventiler bør brukes.

Pneumatiske aktuatorer er treg eller mislykkes
Mulige årsaker: Utilstrekkelig luftkildetrykk, magnetventilsvikt, vannakkumulering i sylinderen (trykkluft er ikke tørr).

Bransjeapplikasjonsforskjeller:
Fotovoltaisk/metallurgi: Høytemperaturmiljø forårsaker mer kondensert vann i luftkildens rørledning, og en lufttørker må installeres.
Trygt drikkevann: fuktig miljø kan forårsake aktuatorkorrosjon, og IP67 -beskyttelsesnivå anbefales.

Ventil fast eller ikke i stand til å bytte
Mulige årsaker: Medium krystallisering (som salt i industrielt avløpsvann), urenhetsakkumulering (som silt i vannbehandling), langsiktig mangel på vedlikehold.

Bransjeapplikasjonsforskjeller:
Industriell vannbehandling: Skyll ventilhulen regelmessig for å forhindre at svevestøvet blokkerer.
Elektroniske halvledere: Metallionforurensning bør unngås i ultrapurvannsystemer, og fullt foret ventiler anbefales.

2. Målrettet vedlikeholdspraksis
Regelmessig inspeksjon og rengjøring
Trygt drikkevann/farmasøytisk industri: Demonter og inspiser tetninger hvert kvartal for å sikre at det ikke er biofilm eller kjemisk rest.
Fotovoltaisk/halvleder: Bruk nitrogen med høy renhet for å rense gasslinjen for å forhindre partikkelforurensning.

Smøring og tetningshåndtering
Metallurgi/kjernekraft: Bruk høye temperaturresistent fett (for eksempel silikonbasert fett) under høye temperaturforhold for å unngå tørrfriksjon.
Industrielt avløpsvann: I etsende mediemiljøer anbefales det å bruke Bellows Graphite Packing for dobbel beskyttelse av ventilstamforseglinger.

Pneumatisk systemvedlikehold
Vanlig for alle bransjer:
Kontroller gasskilden Triplex (filter, trykkreduserende ventil, oljetåke samler) for å sikre stabilt trykk (vanligvis 0,4 ~ 0,6MPa).
Magnetventiler og begrensningsbrytere må være støvsikre og fuktsikre, spesielt for utemiljøer av solcelleanlegg.

3. Spesielle forholdsregler for industrien
Atomkraft: må overholde ASME III eller RCC-M-standarder, og ventilkroppsmaterialet må være strålingsresistent (for eksempel 316L ultra-lav karbon rustfritt stål).
Elektroniske halvledere: Elektrolytisk polering (RA≤0,4μm) av overflaten på ventilen i kontakt med mediet for å forhindre at partikler faller av.
Medisin: Under steriliseringsforhold (SIP/CIP) må ventilen tåle dampsykluser med høy temperatur over 120 ° C.
