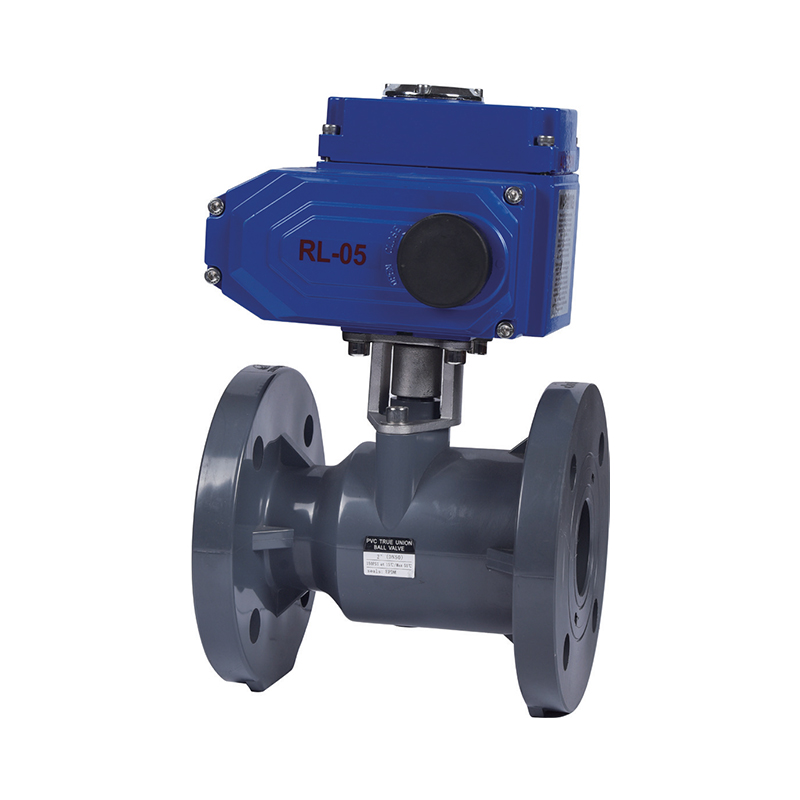

Elektrisk flensballventil

Det definerende trekk ved den elektriske flensballventilen er at lukkekomponenten (ballen) roterer rundt stamens akse, og typisk muliggjør ventilåpning eller lukking gjennom en 90 ° rotasjon. Det kan skilte med tetningsytelse, høy strømningskapasitet, lav strømningsmotstand, enkel struktur, enkelt vedlikehold og lang levetid. Ventilkroppens passasje er av samme diameter som den tilkoblede rørledningen, slik at mediet kan strømme gjennom nesten uten tap. Derfor brukes det ofte i applikasjoner som krever streng forsegling, for eksempel å kontrollere gasser, væsker, damp og media som inneholder fibrøse urenheter. Elektriske flensballventiler brukes mye i næringer som petroleum, kjemikalier, metallurgi, lysindustri, papirproduksjon, kraftverk og kjøling. Spesielt blir de ofte brukt som nødavstengningsventiler i oljedepoter, kjemiske fasiliteter og rørledninger for bensinstank. I nødsituasjoner, for eksempel branner forårsaket av olje eller lekkasjer fra vannet, slår den elektriske flensballventilen automatisk av uten manuell drift, og forhindrer effektivt sekundære ulykker, reduserer skade på eiendom og beskytter personellsikkerhet.

Kontakt oss

PREV：Pneumatisk sommerfuglventil
NEXT：Pneumatisk flensballventil

Parameter Søknad Tekniske stogarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 2 "-12", DN50-DN300, DN63-DN315
(3) Standarder: Ansi, Din
(4) Tilkobling: Flens
(5) Arbeidstrykk: 150PSI, 1.0MPA
(6) Driftstemperatur: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Kroppsfarge: UPVC (mørk grå), CPVC (lysegrå)

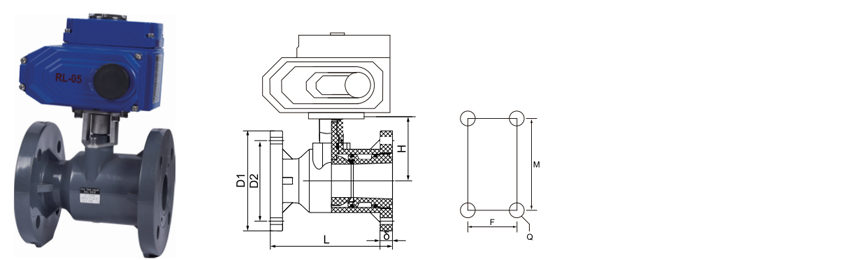

Størrelse/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-14	4 -φ18	4 -φ18	4 -φ18	4 -φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4 -φ16	4 -φ16	4 -φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Dreiemoment (n · m)		4	6	8	12	18	26	35

Elektriske aktuatorspesifikasjoner

Kuleventil	Modell	Maksimal utgangsmoment	Handlingstid 90 °		Utgangsaksel	Motor	Rangert strøm
Kuleventil	Modell	N · m	Spesiell	Standard	mm	W	Ac 220V/A.	Ac 380V/A.	DC 24V/A.
DN20-DN50	RL003	30	5-10	15	11*11	AC20 Dc2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	5/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group er China Elektrisk flensballventil For matindustri/bil/elektronisk Suppliers and Custom Elektrisk flensballventil For matindustri/bil/elektronisk Factory. Vi ble grunnlagt i 2007, som spesialiserer oss på FoU, produksjon, salg og service av industrielle rørledninger av CPVC, og UPVC. Den har innhentet en produksjonslisens for spesialutstyr, Zhejiang Province vannrelaterte produkter sanitærlisensgodkjenningsdokument, IS09001 Kvalitetsstyringssystem Certificate, IS014001 Environmental Management System Certificate, IS045001 Occupational Health and Safety Management System Certificate og andre sertifikater. Det har også mer enn 50 uavhengige immaterielle rettigheter og import av selvledelse og eksportkraft. For å tilby diversifiserte produkter og bedre service har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og Amerika. Gjennom årene er produktene våre mye brukt i den kjemiske industrien, metallurgi, fotovoltaisk, kjernekraft, litium, elektronisk halvleder, mat, medisin, bilindustri, industrielt vannbehandling og andre industrier i syre og alkali væske, ultra-rent transport, drikkevann, elektronisk karakter vann, industriell vannpipelin transportransport. For øyeblikket har Zheyi Group satt opp over 30 salgsselskaper over hele landet. Kategorier av produkter eksporteres til Europa, Amerika, Sørøst -Asia og andre land og regioner. Våre produkter blir ønsket velkommen av kunder i nasjonale og internasjonale markeder.

Æresertifikat

Nyheter

Kjemisk/litium UPVC/CPVC -beslag: Viktige komponenter for ...
Jun 05,2025
CPVC -rør for litiumbatteriproduksjon : Sikre sikkerhet og effektivitet Den blomstrende litiumbatteriindustrien krever rørsystemer med høy ytelse som tåler aggressive kjemikalier og høye temperaturer. CPVC (k...
Les mer
Kjemisk/litium UPVC/CPVC -ventil: Viktige løsninger for tø...
Jun 01,2025
Etterspørselen etter UPVC og CPVC -ventiler I kjemikalie- og litiumbatteriindustrien fortsetter å vokse på grunn av deres korrosjonsmotstand, holdbarhet og kostnadseffektivitet. Disse ventilene spiller en kriti...
Les mer
CPVC -rør: En allsidig løsning for moderne rørbehov
May 22,2025
Kjemisk CPVC -rør : Korrosjonsbestandig og holdbar Klorert polyvinylklorid (CPVC) rør er mye brukt i industri- og boligapplikasjoner på grunn av deres eksepsjonelle motstand mot korrosjon, høye temperat...
Les mer

Meldings tilbakemelding

Streng kvalitetskontroll

Veiledet av prinsippet om "Quality First", utnytter Zheyi Group internasjonalt avansert utstyr og premium råvarer for å opprettholde streng kontroll over hvert stadium i produksjonen. Målet er å levere rørledningsprodukter som utmerker seg både i ytelse og estetikk.

Selskapet bruker topp moderne produksjonsutstyr og høykvalitetsmaterialer, inkludert Sekisui fra Japan og Lubrizol fra USA. Gjennom en sømløs blanding av sofistikerte produksjonsteknikker og profesjonell styring, gjennomgår hvert "Zheyi" -produkt streng kvalitetskontroll - fra produksjon og inspeksjon til endelig levering - for å forsøke perfeksjon i både utseende og funksjonalitet.
Presisjonsytelsestesting

Hos Zheyi er hvert produkt laget ikke bare med fokus på raffinert estetikk, men også med en urokkelig forpliktelse til overlegen intern kvalitet. Strengt ytelsestesting sikrer produktstabilitet og holdbarhet, selv under utfordrende forhold:

● Tetthetstest: Måler materialtetthet for å sikre strukturell enhetlighet og stabilitet.
● Vicat mykgjørende temperaturtest: Vurderer materialmykning under høye temperaturforhold for å sikre motstand mot deformasjon over forskjellige miljøer.
● Ovnstest: Simulerer langvarig varmemotstand, og verifiserer produktets evne til å tåle langvarig eksponering for høye temperaturer.
● Hydrostatisk test: Evaluerer rørledningsstyrke under høytrykksforhold for å garantere sikkerhet og pålitelighet.
● Drop Hammer Impact Test: Tests Impact Resistance for å sikre holdbarhet av produktet under transport, installasjon og daglig bruk.

Elektrisk flensballventil Industry knowledge

Applikasjonsscenarier og fordeler med Elektriske flensekuleventiler I industrielle automatiseringssystemer

Elektriske flensballventiler spiller en viktig rolle i industrielle automatiseringssystemer på grunn av deres raske respons, høy tetning, fjernkontroll og andre egenskaper. Følgende er dens typiske applikasjoner og kjernefordeler i flere nøkkelindustrier:

1. Sikkert drikkevann
Påføring: Brukes i vannforsyningsrørnettverk, bytting og desinfeksjonssystemer i pumpestasjon i vannplanter for å sikre presis kontroll av vannstrømmen.
Fordeler: Elektrisk stasjon kan integreres med SCADA -system for å oppnå uovervåket justering og unngå vannforurensningsrisiko.

2. Metallurgi
Bruksområde: Bytte og regulering av høye temperaturer og høytrykksgasser (for eksempel masovnegass) og kjølevannsystemer.
Fordeler: Korrosjonsbestandige materialer (for eksempel rustfritt stål) kan takle sterke syre- og alkaliske medier, og den eksplosjonssikre utformingen av aktuatoren tilpasser seg tøffe miljøer.

3. fotovoltaisk
Påføring: Kjemisk transport (for eksempel syre, inert gass) i silisiummaterialproduksjon og utvinningssystemer for avløpsvann.
Fordeler: Høy tetning forhindrer skadelig lekkasje, og elektrisk kontroll samsvarer med rytmen i automatiserte produksjonslinjer.

4. Atomkraft
Påføring: Isolering og utslipp av kjølesystem for kjøling av kjerneøya og radioaktivt renseanvisning.
Fordel: Overhold at kjernefysiske sikkerhetsstandarder (for eksempel ASME III -sertifisering) og kan legges ned i tilfelle svikt.

5. Elektronisk halvleder
Påføring: Presisjonslevering av ultrapure vann (UPW) og spesielle gasser (for eksempel nitrogen og argon).
Fordel: Poleringsbehandling av den indre veggen i ventillegemet (RA≤0,4μm) for å unngå partikkelforurensning og sikre prosessrens.

6. Medisin
Påføring: Renset vann, dampsterilisering (SIP) og CIP -rengjøringssystemer i farmasøytiske prosesser.
Fordel: Den dødvinkelfrie strukturelle designen oppfyller GMP-krav og unngår veksten av mikroorganismer.

7. Industriell vannbehandling
Påføring: Sirkulerende kjølevann, omvendt osmose (RO) forbehandling og doseringskontroll av medikament.
Fordel: Støtt Modbus/Profibus -kommunikasjon og koble til PLC for å realisere intelligent dosering.

8. Industrielt avløpsvann
Påføring: Syre-base nøytralisering, bytte og utslipp av tungmetallavløpsvannsbehandlingsrørledninger.
Fordeler: PTFE-tetning
