SCH8O/DIN Pneumatisk UPVC dobbeltdrevet membranventil

Den pneumatiske UPVC-dobbeltdrevne membranventilen er laget av UPVC-materiale, og tilbyr korrosjonsbestandighet og lette egenskaper. Med en dobbeltdrevet design som drives pneumatisk, er ventilen svært fleksibel og pålitelig. Den opererer basert på pneumatisk kraft og membranens løftebevegelse. Ved å kontrollere luftkilden for å endre trykket i luftkammeret, beveger membranen seg opp og ned, noe som muliggjør åpning og lukking av ventilen. Det brukes ofte i applikasjoner som krever korrosjonsbestandighet og væskekontroll, for eksempel i kjemisk industri, farmasøytisk industri og næringsmiddelindustri. Ventilen har en enkel struktur, lave vedlikeholdskostnader og utvidede vedlikeholdsintervaller. Dens nøyaktige flytkontroll gjør den egnet for ulike væskemedier.

Kontakt oss

Tidligere：SCH8O/DIN Pneumatisk UPVC flensmembranventil
Neste：SCH8O/DIN UPVC/CPVC Elektrisk spjeldventil

parameter søknad Tekniske standarder

Egenskapen til den pneumatiske UPVC-dobbeltveis membranventilen er at membranen skiller det indre hulrommet til det nedre ventilhuset fra det indre hulrommet til det øvre ventildekselet, slik at ventilstammen, ventilskiven og andre deler som er plassert over membranen ikke korroderes av mediet, og det oppstår ingen lekkasje i pakningen. Den indre hulromsskilleveggen er en membran laget av gummi eller plast med en myk tetning, som har god tetningsevne.

NEI	Navn	Materiale
1	Kropp	UPVC
2	Diafragma	EPDM
2a	Kopier	EPDM
3	plate	NILO
4	Dekke	UPVC
5	Stem	2Cr13
6	Stengelmutter	HPb59-1
7	Sylinder	Aluminiumslegering
8	Cap	Plast

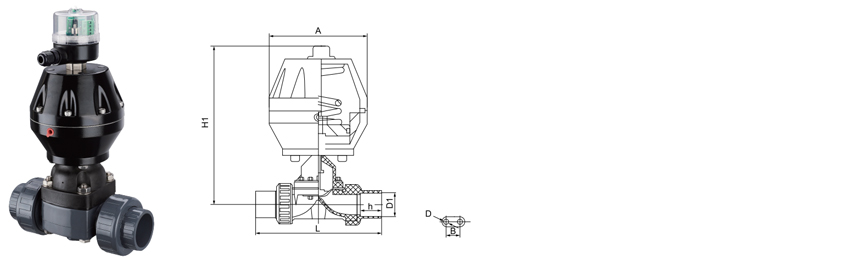

STØRRELSE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Størrelse (mm) standard	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Referanse	H1	195	200	210	228	240	290
	Referanse	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · MIAPHRAGM · DOBBEL DRIV

Pneumatisk UPVC dobbeltdrevet membranventil

Weir type · Packless · Tandem aktivering · PN10

SCH8O/DIN pneumatisk UPVC dobbeltdrevet membranventil er en pneumatisk drevet stengeventil for industrielle rørsystemer som håndterer korrosive væsker, ultrarent vann og avløpsvann. En fleksibel membran klemt mellom kropp og panser danner den eneste bevegelige barrieren, slik at mediet ikke kommer i kontakt med stammen, aktuatoren eller atmosfæren. Den dobbeltdrevne konfigurasjonen bruker to pneumatiske aktiveringsenheter på en delt spindel, slik at to ventilhus kan drives fra et enkelt styresignal med synkronisert slag. UPVC-kroppen gir kjemisk motstand i syre-, alkali- og saltservice. Overløpsgeometrien gir en rett gjennom vei når den er åpen og lukker positivt mot suspendert stoff.

DN15–DN100 Nominell størrelse

PN10 Trykkklasse

0–60°C UPVC-tjeneste

4–6 bar Lufttilførsel

Pakkeløs konstruksjon

Membranen isolerer stammen og aktuatoren fra mediet. Det er ingen dynamisk stammeforsegling, så flyktige utslippsbaner gjennom pakking fjernes ved design i stedet for å kontrolleres av vedlikehold.

Dobbel stasjon på en stamme

To pneumatiske aktiveringsenheter deler en felles spindel, og driver sammenkoblede ventilhus fra et enkelt styresignal. Slag synkroniseres mekanisk, så sammenkoblede isolasjonspunkter åpnes og lukkes sammen uten separat logikk.

Tørrstofftoleranse ved lukking

Weir-geometri lukker mot suspenderte partikler i stedet for å fange dem mellom kule og sete. Dette gjør designet brukbart på slam-tilstøtende bruk der seter med tett klaring kan skjære seg eller sette seg fast.

Feltutskiftbar membran

Membranen er en brukbar slitekomponent som kan skiftes ut uten å fjerne kroppen fra rørledningen. Nedstengningsomfanget er begrenset til å isolere ledningen og fjerne panseret.

Ventilkonstruksjon

Kroppsmateriale UPVC

Kroppstype Weir type, rett gjennom

Diafragma alternativer EPDM · PTFE-belagt EPDM · FKM

Tilkobling Sokkel · Flens DIN PN10 · Gjenget

Designreferanse DIN EN 16139 · ISO 21787 · ASTM D1784

Aktivering og kontroll

Stasjonskonfigurasjon Dobbeltdrevne, tandemenheter

Lufttilførsel 4–6 bar, filtrert og tørr

Funksjon Normalt lukket · Normalt åpen · Dobbeltvirkende

Kontrollgrensesnitt Magnetventil, 3/2 eller 5/2 vei

Tilbakemelding Posisjonsbegrensningsbrytere valgfritt

Tilbehør Luftfilterregulator · Manuell overstyring

Diafragmavalgsmatrise

Diafragma Medieegnethet Temp tak Syklusliv

EPDM Syrer, alkalier, salter, drikkevann, avløpsvann 60°C Høy

PTFE-belagt EPDM Sterke syrer, løsemidler, høyrent media 60°C Moderat

FKM Oksidasjonsmidler, hydrokarboner, klorerte medier 60°C Moderat

Diafragmavalg må bekreftes mot prosessmedium, konsentrasjon og driftstemperatur før ordrefrigivelse. Karosserimaterialetak styrer monteringsvurderingen.

Bransjedekning og prosessmedier

Kjemisk og metallurgi Syre- og alkalioverføring, doseringslinjer, beisingskretser, reagensmating

Fotovoltaisk og litium Etsebadsirkulasjon, elektrolyttoverføring, saltlake og reagenshåndtering

Kjernekraft og hjelpeapparat Hjelpekjølesløyfer, demineralisert vann, kjemikalieinjeksjonslinjer

Elektronisk halvleder Ultrarent vannfordeling, elektronisk vann, våtbenkforsyning

Mat og farmasøytisk Drikkevann, renset vann, CIP-tilførsel og retursløyfer

Bil- og industrivann Delevasking, malingsirkulasjon, industrielt avløpsvannnøytralisering

Igangkjøringskrav

Bekreft kroppstilkoblingstype, nominell størrelse og membranmateriale mot rørledningens isometriske før leveringsfrigjøring.
Kontroller lufttilførselstrykket ved aktuatorinntaket under strømningsforhold; det oppgitte området er 4–6 bar ved ventilen.
Installer med ventilstammen vertikal der det er mulig, og bekreft overløpsorienteringen i forhold til strømningsretningen.
Sykle de sammenkoblede kroppene gjennom et helt slag pneumatisk og bekreft synkronisert bevegelse av den delte stammen.
Still inn magnetventilfunksjonen og bekreft at feilposisjonen samsvarer med anleggets sikkerhetskrav.
Noter installasjonsdatoen for membranen på vedlikeholdsetiketten for sporing av syklusens levetid.

Søknadsgrenser

UPVC karosseritak er 60°C. Ikke overskrid denne verdien selv der membranverdien er høyere.
Trykkklassifisering er PN10 ved omgivelsestemperatur; nedjustere i henhold til den publiserte trykk-temperaturkurven.
Ikke beregnet for dampservice eller for rask termisk sykling.
Ikke bruk med konsentrerte oksiderende syrer som salpetersyre over 15 % i en UPVC-kropp.
Lufttilførsel must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Ikke bruk aktuatoren utover den nominelle slaglengden; over-travel komprimerer membranen mot overløpet og forkorter levetiden.
Utendørs installasjon krever UV-stabilisering av kroppen eller et eksternt beskyttende belegg.

Anskaffelser og tekniske spørsmål

Hva betyr den dobbeltdrevne konfigurasjonen i praksis?

To pneumatiske aktiveringsenheter er montert på en delt spindel og fungerer sammen, og driver to membranventilhus fra et enkelt styresignal. Dette brukes der parede isolasjonspunkter må åpne eller lukke i synkronisering, for eksempel tilførsels- og returben til en sløyfe, eller der redundant lukking er nødvendig på en enkelt prosesslinje.

Hvilken informasjon kreves for å gi et tilbud?

Oppgi nominell størrelse, huskoblingstype, membranmateriale, lufttilførselstrykk, nødvendig feilposisjon (normalt lukket, normalt åpen eller dobbeltvirkende), prosessmedium og konsentrasjon, driftstemperatur og om det dobbeltdrevne arrangementet driver to separate linjer eller to punkter på samme linje. Mengde og leveringsplan kreves for kommersiell evaluering.

Hvor ofte bør membranen skiftes?

Utskiftingsintervaller avhenger av syklusfrekvens, medieaggressivitet og driftstemperatur. Ved kontinuerlig dosering av kjemikalier settes et planlagt utskiftingsintervall vanligvis fra data om sykluslevetid for den spesifikke membranforbindelsen. Membranen bør inspiseres ved hvert planlagt vedlikeholdsvindu uavhengig av antall sykluser, og erstattes hvis det er synlig deformasjon, hevelse eller tap av tetning ved overløpet.

Leveres material- og testsertifikater?

Samsvarssertifikater med henvisning til DIN EN 16139, ISO 21787 og ASTM D1784 utstedes som standard. Materialrapporter på batchnivå, testregistreringer for skall og forseglinger og testark for aktuatorfunksjoner er tilgjengelig på forespørsel for prosjektdokumentasjonspakker.

Kan ventilen leveres for slurry eller faststoffbærende medier?

Membrandesignet av overløpstypen tolererer suspendert stoff bedre enn ball- eller sommerfugldesign fordi lukking ikke er avhengig av et sete med tett klaring. Slipende faste stoffer akselererer imidlertid membranslitasje. For medier med betydelig abrasiv innhold, spesifiser en forsterket membranblanding og reduser det planlagte utskiftingsintervallet. Rådfør deg med fabrikken med partikkelstørrelsesfordeling og faststoffkonsentrasjon for en spesifikk anbefaling.

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN Pneumatisk UPVC dobbeltdrevet membranventil For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN Pneumatisk UPVC dobbeltdrevet membranventil For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis

Nyheter

UPVC- og CPVC-ventiler: Bedre strømningskontroll i kjemisk...
Nov 03,2026
Det første tegnet på at en kjemikalielinje mister kontrollen er sjelden et rør som har sprukket. Det er en ventil som fortsatt dreier seg, men ikke lenger stenger, eller et håndtak som nå trenger to hender for ...
lær mer
Hvordan CPVC-tilbehørsprodusenter sikrer kvalitet: Prosess...
Oct 30,2026
En kobling av klorert polyvinylklorid (CPVC) som består en visuell kontroll, kan fortsatt svikte på den første varme kjemiske linjen hvis forbindelsen ble degradert under støping, hvis sokkeldybden er under minimum...
lær mer
Gjenget vs Socket Schedule 80 CPVC-beslag: Hvilket ledd vi...
Oct 28,2026
Gjenget eller socket: Å måten å bli med i Schedule 80 CPVC Spørsmålet dukker vanligvis opp etter at rørspesifikasjonen allerede er satt. En anleggsingeniør eller vedlikeholdsleder velger Schedule 80 CPVC på g...
lær mer

Legg igjen en beskjed

Streng kvalitetskontroll

ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.
Presisjonsytelsestesting

Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN Pneumatisk UPVC dobbeltdrevet membranventil Bransjekunnskap

Hvordan velge pneumatiske UPVC membranventiler i kjemisk og miljøvernindustri?

Pneumatiske UPVC-dobbeltdrevne membranventiler er mye brukt i kjemisk, miljøvern og mange industrier med høy etterspørsel på grunn av deres utmerkede korrosjonsbestandighet, pålitelige tetning og lette egenskaper. Følgende er utvalgspunktene og typiske scenarioanalyser for forskjellige bransjer:

1. Sikkert drikkevann og drikkevann
Utvalgspunkter: Ventilhuset må oppfylle hygienestandarder for matvare (som FDA, NSF-sertifisering) for å sikre at det ikke er noen tungmetallutfelling; designen med to stasjoner kan forhindre middels tilbakestrømningsforurensning.
Bruksscenarier: desinfeksjonssystem for vannanlegg, rørledning for rent vann, felles vannforsyningsnettverk.

2. Metallurgiindustri (metallurgi)
Utvalgspunkter: UPVC må tåle surt/alkalisk smelteavløpsvann (som svovelsyre, flussyremedium); pneumatisk drift er egnet for fjernstyring av høytemperatur verkstedprosesser.
Bruksscenarier: behandling av avfallsvæske i beisingslinje, galvanisering av utslipp av avløpsvann, sirkulasjonssystem for smelting av kjølevann.

3. Fotovoltaisk og elektronisk halvleder
Valgpunkter: Ultrahøye renhetskrav, ventiler må ikke falle av partikler; UPVCs flussyreresistens er egnet for waferrenseprosesser.
Bruksscenarier: fotovoltaisk silisiumsyreetsing av avfallsvæskekontroll, ultrarent vanntransport av halvledere, etselinje for PCB-tavler.

4. Kjernekraft
Valgpunkter: Må bestå testing av strålingsbestandig materiale; Dual-drive struktur sikrer null lekkasje av kjernefysisk avfallsvæske, og pneumatiske aktuatorer krever eksplosjonssikker sertifisering.
Bruksscenarier: lavnivåradioaktivt avløpsvannbehandling, kjølevæskerørledninger, opparbeidingssystemer for kjernebrensel.

5. Medisin
Valgpunkter: Innerveggen til ventilhuset er glatt og har ingen døde hjørner for å unngå mikrobiell vekst; UPVC er kompatibel med etanol, natriumklorid og andre midler.
Bruksscenarier: farmasøytisk renset vannsystem, aseptisk fyllelinje, CIP (cleaning in place) rørledning.

6. Industriell vannbehandling og avløpsvann
Valgpunkter: For avløpsvann som inneholder klor, høyt saltinnhold eller organiske løsemidler, er det nødvendig å velge et fortykket UPVC-ventilhus; pneumatisk styring kan kobles til PLS for å oppnå automatisk dosering.
Bruksscenarier: avsvovlingsvann i kraftverk, nøytraliseringstanker i petrokjemiske anlegg og utslipp av fargestoff i trykkeri- og fargeindustrien.

Generelle valgforslag
Etsende medier: Bekreft den kjemiske motstanden til UPVC (som saltsyre, natriumhypokloritt, etc.);
Partikkelinnhold: Det anbefales å legge til en ventilhulromsspylingsfunksjon for væsker med høyt faststoffinnhold;
Automatiseringskrav: Prioriter bruken av intelligente posisjoneringsanordninger for å tilpasse seg DCS/SCADA-systemintegrasjon.
