SCH8O/DIN UPVC/CPVC Elektrisk spjeldventil

Den elektriske sommerfuglventilen har en enkel struktur, liten størrelse, lett design og lavt materialforbruk. Den har et lite dreiemoment som gjør den enkel og rask å betjene. Ventilen tilbyr strømningsreguleringsevne og tetningsytelse, og oppnår god tetning under lavtrykksforhold. Basert på tilkoblingsmetoden kan elektriske spjeldventiler klassifiseres som flens- eller wafer-type; etter kjøremetode kan de være manuelle, pneumatiske eller elektriske; etter struktur kan de være eksentrisk skivetype, vertikal platetype, skrå platetype eller spaktype; og etter forseglingstype kan de være mykforseglet eller hardforseglet.

Kontakt oss

Tidligere：SCH8O/DIN Pneumatisk UPVC dobbeltdrevet membranventil
Neste：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parameter søknad Tekniske standarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 2"-12", DN50-DN300, dn63-dn315
(3) Standarder: ANSI, DIN
(4) Tilkobling: flens
(5) Arbeidstrykk: 150PSI, 1,0MPa
(6) Driftstemperatur: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Kroppsfarge: UPVC (mørk grå), CPVC (lys grå)

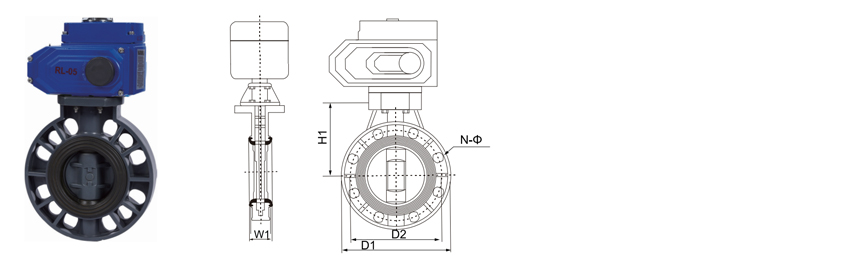

STØRRELSE/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Dreiemoment (N ·M)	10	10	15	22	40	45	65	-	-

Spesifikasjoner for elektrisk aktuator

Kuleventil	Modell	Maksimalt utgående dreiemoment	Virketid 90°		Utgående aksel	Motor	Merkestrøm
Kuleventil	Modell	N·M	Spesielt	Standard	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15.5.90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15.5.90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15.05.40	40	27*27	118	1	0.5	9

SCH80 / DIN · ELEKTRISK STYRET · B2B FORSYNING

UPVC / CPVC elektrisk spjeldventil

Wafer / Lug · On-Off & Modulating · ISO 5211 · PN10–PN16

SCH80/DIN UPVC/CPVC elektriske sommerfuglventilen er en automatisert kvartsvings strømningskontrollventil for industrielle rørsystemer som håndterer korrosive og høyrente medier. Ventilen kombinerer en termoplastisk wafer eller knastkropp med en elektrisk aktuator, som muliggjør fjernstyrt av-på eller modulerende kontroll uten pneumatisk lufttilførsel. Skiven roterer 90 grader innenfor en utskiftbar elastisk foring, tilgjengelig i EPDM, PTFE eller FKM, for å levere avstengning over det nominelle trykkområdet. Materialer for kropp og skive er UPVC for generell kjemisk bruk og CPVC for service opp til 93°C. Flensboring følger DIN PN10/PN16 eller ANSI klasse 150 mønstre, og aktuatorgrensesnittet er i samsvar med ISO 5211 for direkte montering av posisjonsregulatorer, endebrytere og manuell overstyring. Serien leveres for OEM-integrasjon, prosjektanskaffelser og ettermonteringsprogrammer for anlegg.

DN40–DN300 Nominell størrelse

PN10 / PN16 Trykkklasse

0–93°C CPVC-tjeneste

24 / 110 / 230V Aktuatortilførsel

Elektrisk aktivering uten lufttilførsel

Egnet for anlegg der trykkluftinfrastruktur er utilgjengelig eller upålitelig. Aktuatorkabling integreres med PLS-, DCS- og SCADA-kontrollsløyfer.

Utskiftbar Liner Design

Den elastiske foringen er en brukbar komponent. Utskifting av foring gjenoppretter tetningsytelsen uten å bytte ut kroppen, skiven eller aktuatoren.

Kompakt installert fotavtrykk

Waferkonstruksjon reduserer lengde og vekt ansikt til ansikt sammenlignet med kuleventiler med tilsvarende boring, noe som senker støtte og plassbehov.

Materialsporbarhet

Materialer for kropp, skive og foring er dokumentert per batch. Samsvarssertifikater og materialrapporter utstedes med hver forsendelse.

Ventilkonfigurasjon

Kroppsmateriale UPVC · CPVC

Platemateriale Solid UPVC / CPVC · Belagt seigjern

Liner alternativer EPDM · PTFE · FKM (Viton)

Kroppsstil Wafer · Lug

Flensboring DIN PN10/PN16 · ANSI klasse 150

Ansikt til ansikt DIN EN 558 Series 20 / API 609

Designreferanse ASTM D2467 · DIN 8061/8062 · ISO 16136

Aktuator og kontroll

Funksjon På-av · Modulerende

Forsyningsspenning 24V AC/DC · 110V AC · 230V AC

Kontrollinngang Bryterkontakt · 4–20 mA · 0–10 V

Tilbakemelding Grensebrytere · 4–20 mA posisjon

Innkapsling IP65 standard · IP67 valgfritt

Manuell overstyring Håndhjul eller declutch-spak

Monteringsgrensesnitt ISO 5211 direkte feste

Liner utvalgsmatrise

Liner Medieegnethet Temperatur tak Slitasjemotstand

EPDM Vann, milde syrer, alkalier, kjølemedier 80°C Moderat

PTFE Sterke syrer, løsemidler, høyrent media 93°C Lavt

FKM Hydrokarboner, oljer, oksidasjonsmidler 90°C Moderat

Linervalg må bekreftes mot faktisk prosesskjemi, konsentrasjon og driftstemperatur før ordrefrigivelse.

Bransjedekning og prosessmedier

Kjemisk og metallurgi Syreoverføring, kaustisk dosering, beisingslinjer, reaktormatingskontroll

Fotovoltaisk og litium Etsebadsirkulasjon, elektrolyttoverføring, saltlakehåndtering

Kjernekraft og hjelpeapparat Hjelpekjølesløyfer, demineralisert vann, kjemikalieinjeksjonslinjer

Elektronisk halvleder Ultrarent vannfordeling, elektronisk vann, våtbenkforsyning

Mat og farmasøytisk Drikkevann, renset vann, CIP-tilførsel og retursløyfer

Bil- og industrivann Malingsirkulasjon, vask av deler, nøytralisering av industrielt avløpsvann

Igangkjøringskrav

Bekreft flensboremønster og dimensjon ansikt til ansikt mot røret isometrisk før leveringsfrigjøring.
Verifiser aktuatorens forsyningsspenning og styresignaltype mot anleggskontrollarkitekturen.
Installer waferventiler sentrert mellom flenser med skiven i lukket posisjon for å beskytte foringen under boltemoment.
Trekk til flensboltene i kryssmønster til verdien angitt i installasjonsarket for den spesifikke nominelle størrelsen.
Fullfør en fullstendig åpen-lukk-syklus elektrisk og bekreft endebrytertilbakemelding før systemtrykksetting.
For modulerende enheter, utfør en 4–20 mA slagkalibrering og registrer tilbakemeldingskurven for posisjon.

Søknadsgrenser

UPVC karosseritak er 60°C; CPVC-kroppstaket er 93°C. Linertaket kan være lavere og styrer den endelige vurderingen.
Ikke beregnet for dampservice eller for rask termisk sykling.
EPDM-foring er ikke kompatibel med hydrokarbonløsningsmidler, oljer eller sterke oksidasjonsmidler.
PTFE-foring anbefales ikke for medier med høyt innhold av slipende faststoffer.
Unngå vedvarende drift i 5–85 % åpent område ved håndtering av slipende eller krystalliserende medier.
Flensboltsmoment over spesifisert verdi kan sprekke termoplastlegemet, spesielt ved DN80 og høyere.
Utendørs installasjon krever UV-stabilisering av kroppen eller et eksternt beskyttende belegg.

Anskaffelser og tekniske spørsmål

Hvilken informasjon kreves for å gi et tilbud?

Oppgi nominell størrelse, kroppsmateriale, foringsmateriale, flensborestandard, trykkklasse, driftstemperatur, prosessmedium og konsentrasjon, aktuatorfunksjon (på-av eller modulerende), forsyningsspenning og nødvendig styresignal. Mengde og leveringsplan er også nødvendig for kommersiell evaluering.

Leveres material- og testsertifikater?

Ja. Samsvarssertifikater som refererer til ASTM D2467 og DIN 8061/8062 utstedes som standard. Materialrapporter på batchnivå, testposter for skall og forseglinger og aktuatorkalibreringsark er tilgjengelig på forespørsel for prosjektdokumentasjonspakker.

Hvordan er aktuatoren dimensjonert for en gitt ventil?

Aktuatordimensjonering er basert på ventilbrudd og kjøremoment ved maksimalt differensialtrykk, multiplisert med en sikkerhetsfaktor. Medietemperatur, foringsmateriale og syklusfrekvens er inkludert i beregningen. Den valgte aktuatormodellen og dens momentmargin er oppgitt på ordrebekreftelsen.

Kan ventilen leveres for blindveisservice?

Blindveisservice krever konfigurasjon av ørekroppen med gjengede innlegg på begge flensflatene. Waferlegemer holdes av gjennomgående bolter og er ikke egnet for å isolere en nedstrømsseksjon mens oppstrømsledningen forblir under trykk.

Hva inneholder de anbefalte reservedelene?

Anbefalte reservedeler er en foring og ett sett med flenspakninger per ti ventiler i kontinuerlig drift, pluss en aktuator per kontrollsløyfe for kritisk bruk. Linerinventar bør baseres på dominerende media og temperatur i anlegget i stedet for ventilantall alene.

Leveres for OEM-integrasjon, EPC-prosjektanskaffelser og ettermonteringsprogrammer for anlegg på tvers av kjemiske, metallurgiske, fotovoltaiske, kjernefysiske, litium-, elektroniske halvledere, mat-, farmasøytiske, bil- og industrielle vannbehandlingssektorer. Mediedekning inkluderer sure og alkaliske væsker, ultrarent vann, drikkevann, vann av elektronisk kvalitet og industrielt avløpsvann.

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC Elektrisk spjeldventil For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC Elektrisk spjeldventil For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis

Nyheter

UPVC- og CPVC-ventiler: Bedre strømningskontroll i kjemisk...
Nov 03,2026
Det første tegnet på at en kjemikalielinje mister kontrollen er sjelden et rør som har sprukket. Det er en ventil som fortsatt dreier seg, men ikke lenger stenger, eller et håndtak som nå trenger to hender for ...
lær mer
Hvordan CPVC-tilbehørsprodusenter sikrer kvalitet: Prosess...
Oct 30,2026
En kobling av klorert polyvinylklorid (CPVC) som består en visuell kontroll, kan fortsatt svikte på den første varme kjemiske linjen hvis forbindelsen ble degradert under støping, hvis sokkeldybden er under minimum...
lær mer
Gjenget vs Socket Schedule 80 CPVC-beslag: Hvilket ledd vi...
Oct 28,2026
Gjenget eller socket: Å måten å bli med i Schedule 80 CPVC Spørsmålet dukker vanligvis opp etter at rørspesifikasjonen allerede er satt. En anleggsingeniør eller vedlikeholdsleder velger Schedule 80 CPVC på g...
lær mer

Legg igjen en beskjed

Streng kvalitetskontroll

ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.
Presisjonsytelsestesting

Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN UPVC/CPVC Elektrisk spjeldventil Bransjekunnskap

Vanlig feildiagnose og vedlikehold av elektriske spjeldventiler : 5 nøkkelpunkter for å forlenge levetiden

Elektriske sommerfuglventiler er mye brukt i bransjer som trygt drikkevann, metallurgi, fotovoltaikk, kjernekraft, elektroniske halvledere, medisin, industriell vannbehandling og industrielt avløpsvann. Ulike arbeidsforhold stiller ekstremt høye krav til ventilers pålitelighet, og riktig vedlikehold kan forlenge levetiden betraktelig. Følgende er 5 viktige vedlikeholdspunkter:

1. Tetningsinspeksjon: forhindre middels lekkasje
Problemmanifestasjon: Ventilen er ikke lukket tett, lekker innvendig eller utvendig.

Bransjepåvirkning:
Sikkert drikkevann og farmasøytisk industri: Lekkasje vil forårsake vannforurensning og påvirke helse og sikkerhet.
Kjernekraft og elektroniske halvledere: Lekkasje av medier med høy renhet kan forårsake systemfeil.
Vedlikeholdsforslag: Kontroller regelmessig ventilsetet og ventilplatens tetningsflate, og skift ut slitte gummi- eller PTFE-tetninger.

2. Vedlikehold av motor og aktuator: Sørg for stabil drift
Problemmanifestasjon: ventilbevegelsen er langsom, sitter fast eller kan ikke åpnes og lukkes.

Bransjepåvirkning:
Metallurgi og industrielt avløpsvann: Svært etsende medier kan lett føre til at motoren blir fuktig eller at kretsen blir skadet.
Fotovoltaisk og elektronisk halvleder: Presisjonskontroll krever høy presisjon, og motorfeil kan påvirke produksjonskontinuiteten.
Vedlikeholdsforslag: Smør transmisjonsdeler regelmessig, kontroller motorisolasjonen og unngå langvarig drift i fuktige omgivelser.

3. Kalibrering av signaltilbakemelding: sikre kontrollnøyaktighet
Problemmanifestasjon: Ventilåpning er inkonsistent med tilbakemeldinger fra kontrollsystemet.

Bransjepåvirkning:
Industriell vannbehandling og kjernekraft: Strømningskontrollavvik kan påvirke prosessstabiliteten.
Medisin og elektronisk halvleder: Mindre feil kan forårsake produktkvalitetsproblemer.
Vedlikeholdsforslag: Kalibrer jevnlig posisjonssensorer (som potensiometre eller enkodere) og kontroller om signalledningen er løs.

4. Korrosjonsbeskyttelse og materialtilpasning
Problemmanifestasjon: Rust og avleiring av ventilhus eller interne komponenter.

Bransjepåvirkning:
Industrielt avløpsvann og metallurgi: Sure eller høysaltholdige medier akselererer metallkorrosjon.
Fotovoltaisk og halvleder: Ultrarent vannmiljø krever rustfritt stål eller spesielle beleggsventiler.
Vedlikeholdsanbefalinger: Velg ventilhusmateriale (som CF8M rustfritt stål, fluorforet sommerfuglventil) i henhold til egenskapene til mediet, og rengjør avleiringene regelmessig.
