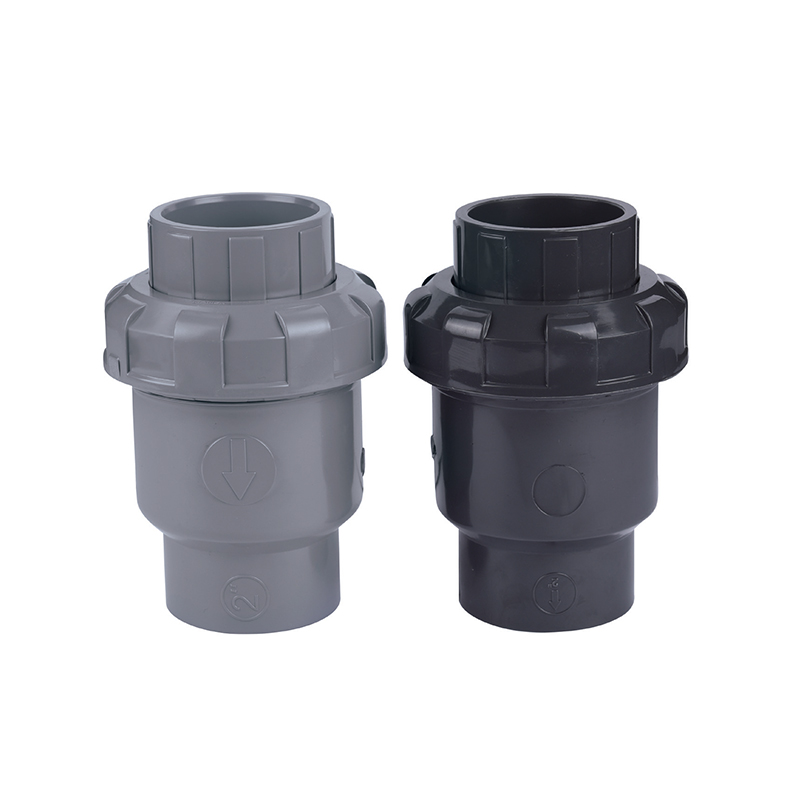

SCH8O/DIN UPVC/CPVC kule tilbakeslagsventil

UPVC/CPVC-kuletilbakeslagsventilen er en høyeffektiv og pålitelig væskekontrollenhet designet for ulike industri- og konstruksjonsapplikasjoner. Dens kuleformede design gjør at ventilen åpnes raskt under væskestrøm og automatisk lukkes under reversert strømning, og forhindrer effektivt tilbakestrømning og væskeblanding for å sikre sikkerheten og effektiviteten til systemet.

Ventilen er mye brukt i vannbehandling, kjemisk prosessering, farmasøytiske og matvareindustrien, spesielt i scenarier som krever høy væskerenhet. Dens enkle struktur og praktiske installasjon gjør den til en moderne industriell løsning for høye væskekontrollkrav.

Kontakt oss

Tidligere：SCH8O/DIN UPVC/CPVC Kulebunnventil
Neste：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

parameter søknad Tekniske standarder

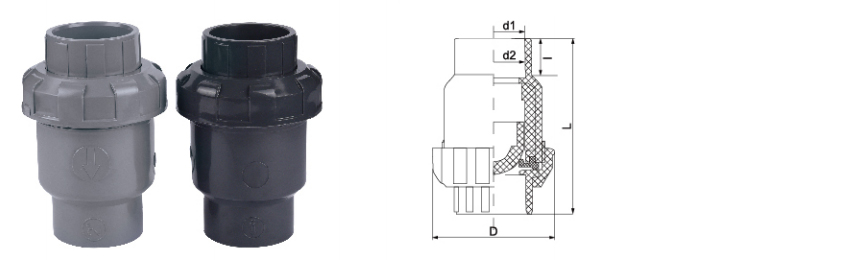

STØRRELSE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · IKKE RETUR · FJÆRBELASTET

UPVC / CPVC kule tilbakeslagsventil

DN15–DN150 · PN10–PN16 · –20°C til 93°C

SCH80/DIN UPVC/CPVC kuletilbakeslagsventil er en fjærbelastet, tilbakeslagsanordning konstruert for å forhindre omvendt strømning i etsende og høyrente væskesystemer. Denne ventilen er produsert i henhold til ASTM SCH80- og DIN-standarder, og bruker en fjærbelastet kule som sitter mot en tetning for å blokkere tilbakestrømning samtidig som den tillater fri strømning fremover. Kuledesignet gir lavt trykkfall og rask lukkerespons. Ventilhuset er tilgjengelig i UPVC for generell kjemisk service og CPVC for bruk med forhøyede temperaturer opp til 93°C. O-ringtetningen, tilgjengelig i EPDM, FKM eller PTFE, sikrer lekkasjetett avstengning når omvendt strømning oppstår. Egnet for både horisontale og vertikale installasjoner.

DN15 – DN150 Størrelsesområde

PN10 – PN16 Trykkvurdering

–20°C til 93°C CPVC-driftsområde

Ball og vår Sjekk mekanismen

⦿

Fjærbelastet kulelukking

Den fjærbelastede kulen gir rask lukkerespons for å forhindre reversert strømning, med fjærkraften kalibrert for å sikre positiv posisjon selv ved lave foroverstrømningshastigheter.

⦿

Kjemisk og termisk motstand

UPVC- og CPVC-materialer motstår et bredt spekter av syrer, baser og salter. CPVC utvider tjenesten til 93°C. Kule- og tetningsmaterialene kan velges for spesifikk kjemisk kompatibilitet.

⦿

Lavt trykkfall

Den sfæriske kuledesignen minimerer strømningsbegrensninger under foroverflytning, reduserer systemets energiforbruk og opprettholder linjeeffektiviteten over hele driftsområdet.

⦿

Horisontal eller vertikal installasjon

Egnet for både horisontale og vertikale (oppoverflytende) installasjoner, og gir designfleksibilitet for nye eller ettermonterte rørsystemer uten å kreve spesiell orientering.

Tekniske spesifikasjoner

Kroppsmateriale UPVC · CPVC

Ball materiale Solid UPVC · PTFE · Rustfritt stål (valgfritt)

Forseglingsmateriale EPDM · FKM (Viton) · PTFE

Fjærmateriale Rustfritt stål 304 · 316 (belagt)

Tilkobling Sokkel (løsningsmiddel) · Gjenget (NPT/BSPT)

Standarder ASTM D2467 · DIN 8061/8062 · ISO 16137

Veiledning for valg av sel og ball

EPDM-forsegling Vann, milde syrer, alkalier · Opptil 80°C

FKM segl Hydrokarboner, oljer, sterke oksidasjonsmidler · Opptil 90°C

PTFE-tetning Aggressive kjemikalier, løsemidler, høy renhet · Opptil 93°C

PTFE ball Maksimal kjemisk motstand, lav friksjon

SS-ball Høy mekanisk styrke, slitestyrke

Bekreft materialkompatibilitet med prosesskjemi og temperatur før installasjon.

Industrier og applikasjoner

◈ Kjemisk og metallurgi Syreoverføring, kaustisk dosering, pumpeutslippsbeskyttelse, beisingslinjer

◈ Elektronikk og halvledere Ultrarent vanndistribusjon, kjemisk levering, CMP slurry retur

◈ Energi og solceller Batterielektrolytt, solcelleetsing, kjølevannsreturledninger

◈ Vannbehandling Spillvannsutslipp, RO permeat, avsalting, pumpeutslipp

◈ Farmasøytisk og mat DI-vannsløyfer, CIP-retur, sanitærlinjer, ingrediensoverføring

◈ Bil og generelt Delevask, malingsirkulasjon, kjølevann, industrielt avløpsvann

Installasjonsretningslinjer

Orientering: Installer med strømningspilen i retning forover strømning. For horisontale linjer gir fjæren pålitelig lukking. For vertikale linjer, installer kun med oppadgående strømningsretning.
Oppstrøms/nedstrøms: Tillat minst 5 rørdiametre rett rør oppstrøms og 3 diametre nedstrøms for optimal ytelse.
Løsemiddelsveising: Bruk primer og sement spesifikk for UPVC eller CPVC. Tillat full herdetid før trykksetting.
Gjengeforbindelser: Påfør PTFE-tape på hanngjenger. Stram for hånd pluss 1–2 omdreininger med en stroppnøkkel.
Inspeksjon: Inspiser tetningen og kulen med jevne mellomrom for slitasje eller kjemisk angrep, spesielt ved høysyklus- eller slipearbeid.

Kritiske restriksjoner

Ikke overskrid 60°C for UPVC-kropper. CPVC maks 93°C kontinuerlig. Ikke overskrid forseglingstemperaturen.
Ikke vurdert for damptjeneste. Unngå rask termisk sykling og plutselige trykkstøt.
Ikke konstruert for gassformige medier – tilbakeslagsventiler er kun beregnet for væskeservice.
Fjærmateriale: Kontroller at fjærlegeringen er kompatibel med prosesskjemi for å forhindre korrosjon og tretthet.
Unngå bruk med høyt tørrstoffinnhold eller slipende slam som kan skade kulen og tetningsoverflaten.
Beskytt ventilhuset mot direkte UV-eksponering. Bruk UV-stabilisert materiale eller påfør beskyttende belegg.
Ikke installer i systemer med pulserende strømning som kan forårsake rask sykling og for tidlig slitasje.

Felt feilsøking

Ventilen stenger ikke helt

Se etter rusk som er fanget mellom kulen og tetningen. Inspiser forseglingen for slitasje eller kjemisk nedbrytning. Kontroller at fjæren ikke er ødelagt eller korrodert. Skift ut skadede komponenter.

For stort trykkfall

Fjærspenningen kan være for høy for systemstrømmen. Bekreft ventilens størrelse. For lavflytapplikasjoner bør du vurdere alternativet med lavere fjærkraft. Se etter rusk som begrenser ballbevegelsen.

Knavende støy under drift

Strømningshastigheten kan være for lav og forårsake ball ustabilitet. Øk strømningshastigheten eller installer med en lettere fjær. For pulserende strøm, vurder en dempet tilbakeslagsventildesign.

Lekkasje i motsatt retning

Inspiser tetningen for skade eller deformasjon. Kontroller at ballen sitter riktig. For PTFE-tetninger, sjekk for kald flyt ved forhøyede temperaturer. Skift tetningen hvis den er slitt.

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ja Kina SCH8O/DIN UPVC/CPVC kule tilbakeslagsventil For matindustri/bil/elektronisk leverandør og skreddersydd SCH8O/DIN UPVC/CPVC kule tilbakeslagsventil For matindustri/bil/elektronisk fabrikk. Vi ble grunnlagt i 2007, med fokus på forskning og utvikling, produksjon, salg og service av CPVC- og UPVC-rør i industrien. Selskapet har oppnådd en rekke sertifiseringer, inkludert produksjonslisens for spesialutstyr, hygienelisens for vannrelaterte produkter i Zhejiang-provinsen, IS09001-sertifisering for kvalitetsstyringssystem, IS014001-sertifisering for miljøstyringssystem og IS045001-sertifisering for HMS-styringssystem på arbeidsplassen. Selskapet har mer enn 50 uavhengige immaterielle rettigheter og egenutviklede import- og eksportrettigheter. For å tilby varierte produkter og bedre tjenester har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og USA. Gjennom årene har produktene våre blitt mye brukt i rørledningstransport av syre- og alkalivæsker, ultrarent vann, drikkevann, rent vann av elektronisk kvalitet og industrielt avløpsvann innen kjemisk, metallurgisk, solcellebasert, kjernekraft, litiumbatteri, elektronisk halvleder, mat, medisin, bil, industriell vannbehandling og andre industrier. For tiden har ZHEYI Group etablert mer enn 30 salgsselskaper over hele landet, og alle slags produkter eksporteres til Europa, Amerika, Sørøst-Asia og andre land og regioner, og er dypt favorisert av innenlandske og utenlandske kunder.

Æresbevis

Nyheter

Hvor brukes SCH 80 UPVC-rør i industrielle og kommersielle...
Jul 30,2026
Kjemiske prosessorer, vannbehandlingsoperatører og industrianlegg spesifiserer SCH 80 UPVC rør uansett hvor et rørsystem trenger å holde høyere internt trykk og motstå aggressiv kjemisk eksponering uten ...
lær mer
Hva gjør SCH 80 UPVC-rør til et pålitelig valg for høytryk...
Jul 23,2026
SCH 80 UPVC-rør er bygget med en tykkere vegg enn SCH 40-rør med samme utvendige diameter, noe som øker trykket og gjør det til standarden for industrielle linjer som fører korrosive kjemikalier, varme prosessvæske...
lær mer
Hvorfor SCH 80 UPVC-rør er mye brukt i industrielle rørsys...
Jul 16,2026
Veggtykkelse er enkeltspesifikasjonen som skiller et rør som er klassifisert for krevende industritrykk fra et som er ment for lett boligbruk. SCH 80 UPVC rør sitter godt på den kraftige siden av den lin...
lær mer

Legg igjen en beskjed

Streng kvalitetskontroll

ZHEYI Group følger prinsippet om "kvalitet først", tar i bruk internasjonalt avansert utstyr og råvarer av høy kvalitet, kontrollerer strengt alle produksjonsledd og er forpliktet til å tilby rørledningsprodukter med utmerket ytelse og utsøkt utseende.

Selskapet bruker det mest avanserte produksjonsutstyret og materialer av høy kvalitet, inkludert japanske Sekisui og amerikanske Lubrizol. «ZHEYI» kombinerer utsøkt produksjonsteknologi med profesjonell ledelse, og hvert produkt gjennomgår streng kvalitetskontroll – fra produksjon, inspeksjon til endelig levering, noe som sikrer den perfekte kombinasjonen av utseende og funksjon.
Presisjonsytelsestesting

Hos ZHEYI er hvert produkt omhyggelig laget, med fokus på utsøkt estetisk design, men også alltid forpliktet til utmerket egenkvalitet. Streng ytelsestesting sikrer at produktet kan opprettholde stabilitet og holdbarhet selv under tøffe forhold.:

● Tetthetstesting: Måler materialtetthet for å sikre ensartethet og stabilitet i konstruksjoner.
● Vicat mykningstemperaturtest: evaluerer mykningsgraden til materialer under høye temperaturforhold for å sikre produktets evne til å motstå deformasjon i ulike miljøer.
● Ovnstest: simulerer langvarig varmebestandighet og verifiserer produktets evne til å tåle høye temperaturer over lengre tid.
● Hydrostatisk test: Evaluer rørenes styrke under høye trykkforhold for å sikre produktets sikkerhet og pålitelighet.
● Slagtest med fallhammer: Test produktets slagmotstand under transport, installasjon og daglig bruk.

SCH8O/DIN UPVC/CPVC kule tilbakeslagsventil Bransjekunnskap

Hvordan velge riktig UPVC/CPVC kule tilbakeslagsventil ? Nøkkelfaktorer og bransjeapplikasjonsguide

UPVC (uplastisert polyvinylklorid) og CPVC (klorert polyvinylklorid) kuleventiler er mye brukt i mange bransjer på grunn av deres korrosjonsbestandighet, lette og høye kostnadsytelse. Riktig utvelgelse krever omfattende vurdering av medieegenskaper, arbeidsforhold og bransjespesifikke behov. Følgende er viktige utvalgspunkter og typisk industriapplikasjonsanalyse:

1. Mediekompatibilitet
UPVC: Egnet for medium med svak syre, svak alkali og klart vann ved romtemperatur (≤60°C), som drikkevann, industriell vannbehandling, etc.
CPVC: Høyere temperaturbestandighet (≤90°C), tåler sterke syrer, sterke alkalier og noen organiske løsemidler, egnet for kjemisk væsketransport i den elektroniske halvlederindustrien eller etsing av avløpsvannbehandling i solcelleindustrien.

2. Trykk- og strømningskrav
Lavtrykkssystemer (som levering av rent vann i medisinindustrien) kan velge standard trykknivåer (PN10~16).
Høytrykks- eller pulsforhold (som kjølesirkulasjonssystemer i metallurgi) må verifisere trykkbæreevnen til ventilhuset, og velge en forsterket struktur om nødvendig.

3. Spesielle bransjekrav
Kjernekraftverk: må overholde strålingsbestandig materialsertifisering og sikre null lekkasje for å hindre forurensning.
Industrielt avløpsvann: Når det inneholder granulære medier, anbefales det å bruke en kuletilbakeslagsventil med antiblokkeringsdesign for å unngå at ventilkulen setter seg fast.
Sikkert drikkevann: Ventilhusets materiale må bestå NSF/ANSI 61 og andre sikkerhetssertifiseringer for drikkevann.

4. Installasjonsmiljø
For scenarier med begrenset plass (som for eksempel elektroniske halvleder-fabrikkservicerørledninger), bør kompakte flenser eller gjengede tilkoblingsstiler velges.
Korrosive miljøer (som surt avløpsvannrør i solcelleindustrien) krever ytterligere kontroller av toleransen til tetningsmaterialer (som EPDM, FPM).

5. Vedlikehold og levetid
For systemer som ofte startes og stoppes (som CIP-rengjøringsrørledninger i farmasøytisk industri), anbefales det å velge slitasjebestandige ventilkuler (som keramiske belegg) for å redusere vedlikeholdsfrekvensen.
