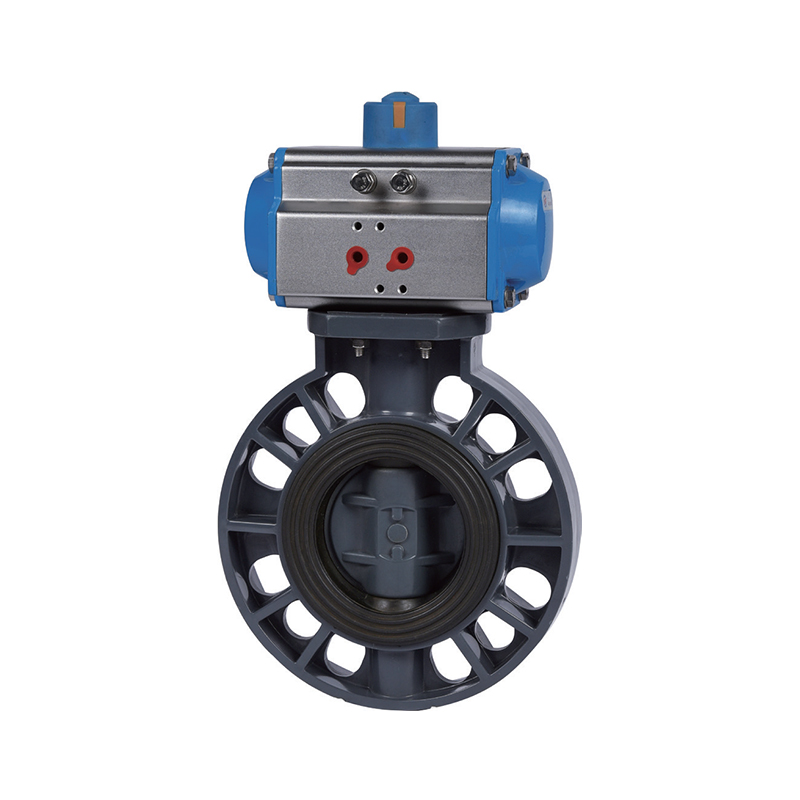

Pneumatisk sommerfuglventil

Den pneumatiske sommerfuglventilen vedtar en design av wafer-type med en kompakt struktur, liten størrelse og lett design, noe som gjør det praktisk å installere, transportere og vedlikeholde. Den er drevet av en pneumatisk aktuator som roterer ventilstammen, slik at platen kan rotere raskt i ventillegemet med 90 °, oppnå rask åpning og lukke med rask respons. Den kontrollerer strømmen på nettet i henhold til systemkrav, og gir stabil og pålitelig gass-, avskjærings- og isolasjonsfunksjoner. Ventilen bruker elastiske tetningsmaterialer som gummi eller PTFE for å sikre effektiv forebygging av lekkasje når den er lukket. Den pneumatiske sommerfuglventilen er egnet for forskjellige medier som vann, olje og damp og opererer innen et bredt spekter av trykk og temperaturer, og oppfyller kravene til forskjellige rørsystemer.

Kontakt oss

PREV：Elektrisk sommerfuglventil
NEXT：Elektrisk flensballventil

Parameter Søknad Tekniske stogarder

(1) Materiale: UPVC, CPVC
(2) Størrelse: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Standarder: Ansi, Din
(4) Tilkobling: Flens
(5) Arbeidstrykk: 150PSI, 1.0MPA
(6) Driftstemperatur: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Minimum lufttrykk: 45psi, 0,4MPa
(8) Kroppsfarge: UPVC (mørk grå), CPVC (lysegrå)

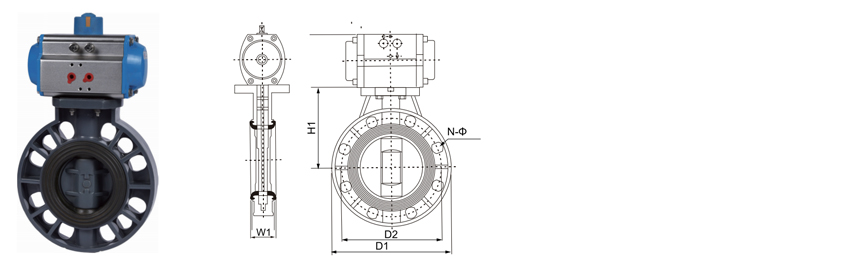

Størrelse/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	Din	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	DIN	4 -φ18	4 -φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Dreiemoment (n · m)		10	10	15	22	40	45	65	-	-

Aktuator Working Mode Double-Acting/Single-Acting (NC normalt lukket, ingen normalt åpent)

Spesifikasjon	63	75	90	110	140	160	225	280	315
Spesifikasjon	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Kontrollerende stress	4 ~ 8
Namur Standard Air Source -grensesnitt	G 1/4 "
Dobbeltvirkende aktuatormodeller	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Enkelt fungerende aktuatormodeller	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	TBN160SK

Bedrift

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi Group er China Pneumatisk sommerfuglventil For matindustri/bil/elektronisk Suppliers and Custom Pneumatisk sommerfuglventil For matindustri/bil/elektronisk Factory. Vi ble grunnlagt i 2007, som spesialiserer oss på FoU, produksjon, salg og service av industrielle rørledninger av CPVC, og UPVC. Den har innhentet en produksjonslisens for spesialutstyr, Zhejiang Province vannrelaterte produkter sanitærlisensgodkjenningsdokument, IS09001 Kvalitetsstyringssystem Certificate, IS014001 Environmental Management System Certificate, IS045001 Occupational Health and Safety Management System Certificate og andre sertifikater. Det har også mer enn 50 uavhengige immaterielle rettigheter og import av selvledelse og eksportkraft. For å tilby diversifiserte produkter og bedre service har selskapet introdusert avansert teknologi, verktøyutstyr og unike råvarer og styringssystemer fra Tyskland og Amerika. Gjennom årene er produktene våre mye brukt i den kjemiske industrien, metallurgi, fotovoltaisk, kjernekraft, litium, elektronisk halvleder, mat, medisin, bilindustri, industrielt vannbehandling og andre industrier i syre og alkali væske, ultra-rent transport, drikkevann, elektronisk karakter vann, industriell vannpipelin transportransport. For øyeblikket har Zheyi Group satt opp over 30 salgsselskaper over hele landet. Kategorier av produkter eksporteres til Europa, Amerika, Sørøst -Asia og andre land og regioner. Våre produkter blir ønsket velkommen av kunder i nasjonale og internasjonale markeder.

Æresertifikat

Nyheter

Kjemisk/litium UPVC/CPVC -beslag: Viktige komponenter for ...
Jun 05,2025
CPVC -rør for litiumbatteriproduksjon : Sikre sikkerhet og effektivitet Den blomstrende litiumbatteriindustrien krever rørsystemer med høy ytelse som tåler aggressive kjemikalier og høye temperaturer. CPVC (k...
Les mer
Kjemisk/litium UPVC/CPVC -ventil: Viktige løsninger for tø...
Jun 01,2025
Etterspørselen etter UPVC og CPVC -ventiler I kjemikalie- og litiumbatteriindustrien fortsetter å vokse på grunn av deres korrosjonsmotstand, holdbarhet og kostnadseffektivitet. Disse ventilene spiller en kriti...
Les mer
CPVC -rør: En allsidig løsning for moderne rørbehov
May 22,2025
Kjemisk CPVC -rør : Korrosjonsbestandig og holdbar Klorert polyvinylklorid (CPVC) rør er mye brukt i industri- og boligapplikasjoner på grunn av deres eksepsjonelle motstand mot korrosjon, høye temperat...
Les mer

Meldings tilbakemelding

Streng kvalitetskontroll

Veiledet av prinsippet om "Quality First", utnytter Zheyi Group internasjonalt avansert utstyr og premium råvarer for å opprettholde streng kontroll over hvert stadium i produksjonen. Målet er å levere rørledningsprodukter som utmerker seg både i ytelse og estetikk.

Selskapet bruker topp moderne produksjonsutstyr og høykvalitetsmaterialer, inkludert Sekisui fra Japan og Lubrizol fra USA. Gjennom en sømløs blanding av sofistikerte produksjonsteknikker og profesjonell styring, gjennomgår hvert "Zheyi" -produkt streng kvalitetskontroll - fra produksjon og inspeksjon til endelig levering - for å forsøke perfeksjon i både utseende og funksjonalitet.
Presisjonsytelsestesting

Hos Zheyi er hvert produkt laget ikke bare med fokus på raffinert estetikk, men også med en urokkelig forpliktelse til overlegen intern kvalitet. Strengt ytelsestesting sikrer produktstabilitet og holdbarhet, selv under utfordrende forhold:

● Tetthetstest: Måler materialtetthet for å sikre strukturell enhetlighet og stabilitet.
● Vicat mykgjørende temperaturtest: Vurderer materialmykning under høye temperaturforhold for å sikre motstand mot deformasjon over forskjellige miljøer.
● Ovnstest: Simulerer langvarig varmemotstand, og verifiserer produktets evne til å tåle langvarig eksponering for høye temperaturer.
● Hydrostatisk test: Evaluerer rørledningsstyrke under høytrykksforhold for å garantere sikkerhet og pålitelighet.
● Drop Hammer Impact Test: Tests Impact Resistance for å sikre holdbarhet av produktet under transport, installasjon og daglig bruk.

Pneumatisk sommerfuglventil Industry knowledge

Valgguide for Pneumatiske sommerfuglventiler I industriell automatisering: Hvordan matche trykk, temperatur og media?

I industrielle automatiseringssystemer er pneumatiske sommerfuglventiler mye brukt i flere bransjer på grunn av deres raske respons, kompakte struktur og enkel kontroll. Imidlertid har forskjellige bransjer forskjellige krav til ventiltrykk, temperatur og mediekompatibilitet. Feil valg kan føre til ventilsvikt, lekkasje eller forkortet levetid. Følgende er viktige utvalgspunkter for forskjellige bransjer:

1. Trykknivåmatching
Pneumatiske sommerfuglventiler må velge passende designtrykk (for eksempel PN10, PN16, ANSI 150, etc.) i henhold til systemets arbeidstrykk:
Fotovoltaisk, elektronisk halvleder: vanligvis lavt trykk (PN6 ~ PN10), brukt til ultrapurvann eller gasslevering.
Metallurgi, kjernekraft: medium og høyt trykk (PN16 ~ PN40), må motstå påvirkningstrykk, spesielt høy temperatur og høytrykksdamp eller etsende væsker.
Industrielt avløpsvann, drikkevann: Normalt trykk til middels trykk (PN10 ~ PN16), vannhammereffekt må vurderes.

2. Temperaturtilpasningsevne
Ventilkroppsmaterialet (som støpejern, rustfritt stål, fluorfor) og tetningsmateriale (EPDM, PTFE, NBR) må samsvare med mediumtemperatur:
Medisin, halvleder: Lav temperatur eller normal temperatur (-20 ° C ~ 120 ° C), er det nødvendig med sterile kvalitetsmaterialer (for eksempel 316L rustfritt stål PTFE-tetning).
Metallurgi, kjernefysisk energi: høy temperatur (200 ° C ~ 500 ° C), metallhardt tetning eller spesiell legeringsventillegeme er nødvendig.
Fotovoltaisk: kan innebære ekstrem temperaturforskjell, og værresistente materialer er nødvendig.

3. middels kompatibilitet
Korrosiviteten og partikkelinnholdet i mediet bestemmer ventilmaterialet og tetningsløsningen:
Drikkevann, industrielt vannbehandling: Krever ingen forurensning, og EPDM- eller FDA-sertifiserte tetningsmaterialer er valgt.
Industrielt avløpsvann: inneholder syre, alkali eller faste partikler, krever fluorfor (PTFE) eller slitasjebestandig gummiforsegling.
Elektronisk halvleder: Ultrapurvann eller høy-renhetsgass, den indre veggen til ventilen må poleres elektrolytisk for å unngå partikkelutfelling.
Atomenergi: Radioaktive medier krever alle metallforseglingsventiler med spesiell sertifisering (for eksempel ASME N-klasse).

Eksempler på bransjeapplikasjoner
Fotovoltaisk: Lavtrykk og romtemperatur Ultrapure vanntransport, og understreker null lekkasje og lang levetid.
Metallurgi: Høyt temperatur og høyt støvmiljø, ventiler må være slitasje-resistente og anti-Stuck.
Medisin: Krav til høye sterilitet, ventiler må være enkle å rengjøre (CIP/SIP -kompatibel).
Atomenergi: Under ekstreme arbeidsforhold trenger ventiler å oppfylle standarder for seismikk og strålebeskyttelse.
